Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014116
Einstellbare Parameter

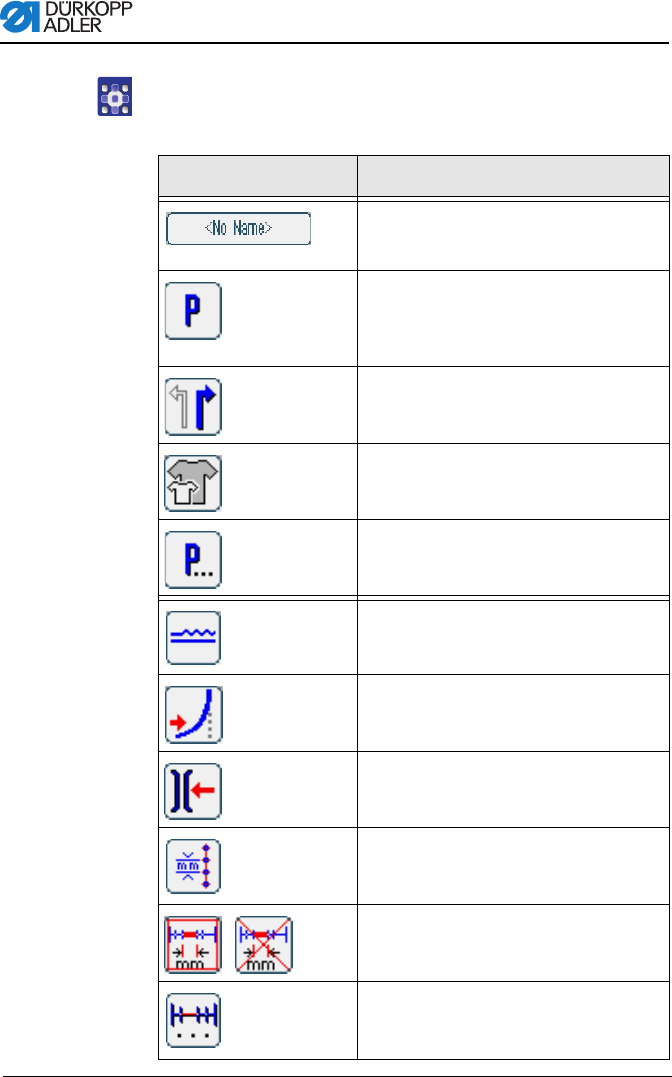

Die folgende Tabelle beschreibt die einstellbaren Parameter im
Programmiermodus PROGRAMMING.
Symbole Bedeutung
Programmnamen eingeben.
Im Modus PROGRAMMING nur eine
Anzeige. Einem neuen Programm wird
automatisch der nächste freie
Programmplatz zugewiesen.
Rechtes bzw. linkes Nähteil wählen
Nähgutgröße einstellen,
S. 117
Weitere Programmparameter im
Programmiermodus PROGRAMMING,
S. 119
Mehrweite im aktuellen Nähschritt
einstellen, S. 118
Kurvenunterstützung im aktuellen
Nähschritt einstellen
Spannung des Nadelfadens im aktuellen
Nähschritt einstellen
Stichlänge in mm im aktuellen Nähschritt
einstellen
Wegstreckenmessung im aktuellen
Nähschritt ein- oder ausschalten
Weitere Nähschrittparameter im
Programmiermodus PROGRAMMING,
S. 120
