Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 115

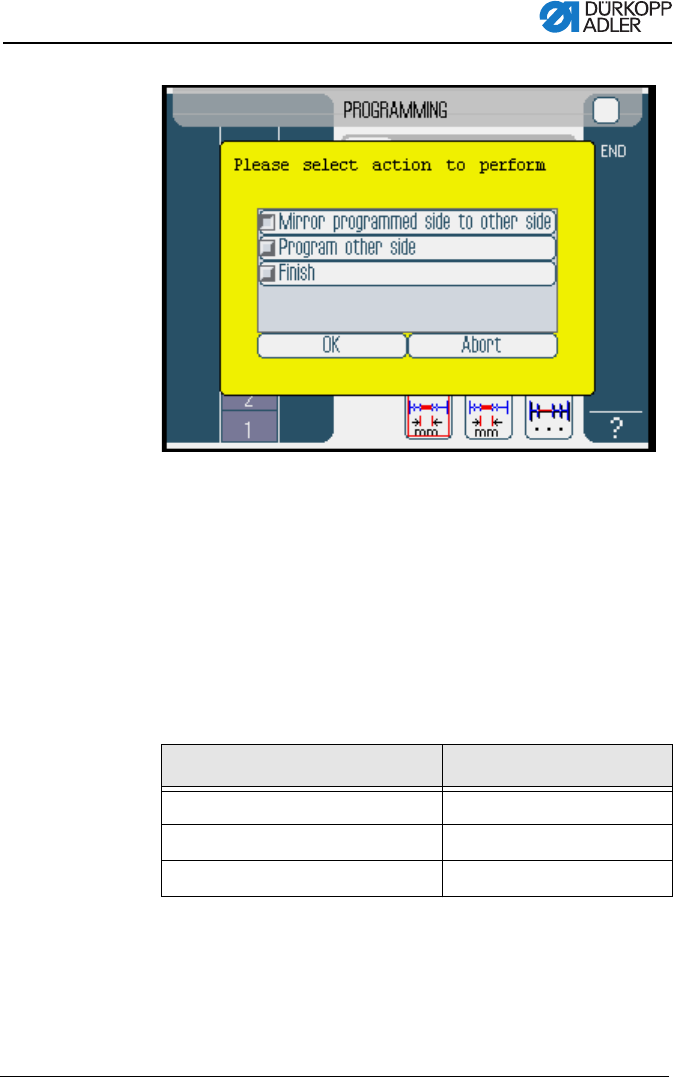

Abb. 80: Auswahl nach der Programmierung
9. Wählen, ob das neue Nahtprogramm für die andere Nähgut-
seite gespiegelt (Mirror programmed side to other side), die
andere Nähgutseite programmiert (Program other side) oder
die Programmierung abgeschlossen werden soll (Finish).
10. Gewünschte Funktion wählen.
Gewählte Funktion wird durch ein aktiviertes Kontrollfeld dar-
gestellt.
11. Schaltfläche OK drücken.
Nahtprogramm wird gespeichert. Je nach gewählter Funk-
tion gelangen Sie auf unterschiedliche Oberflächen:
Durch Drücken der Schaltfläche Abort wird das Fenster
geschlossen und die Bedienoberfläche AUTO angezeigt.
Alle eingegebenen Daten werden dabei gelöscht!
Funktion Oberfläche
Mirror programmed side to other side AUTO-Modus
Program other side PROGRAMMING-Modus
Finish AUTO-Modus
