Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014114

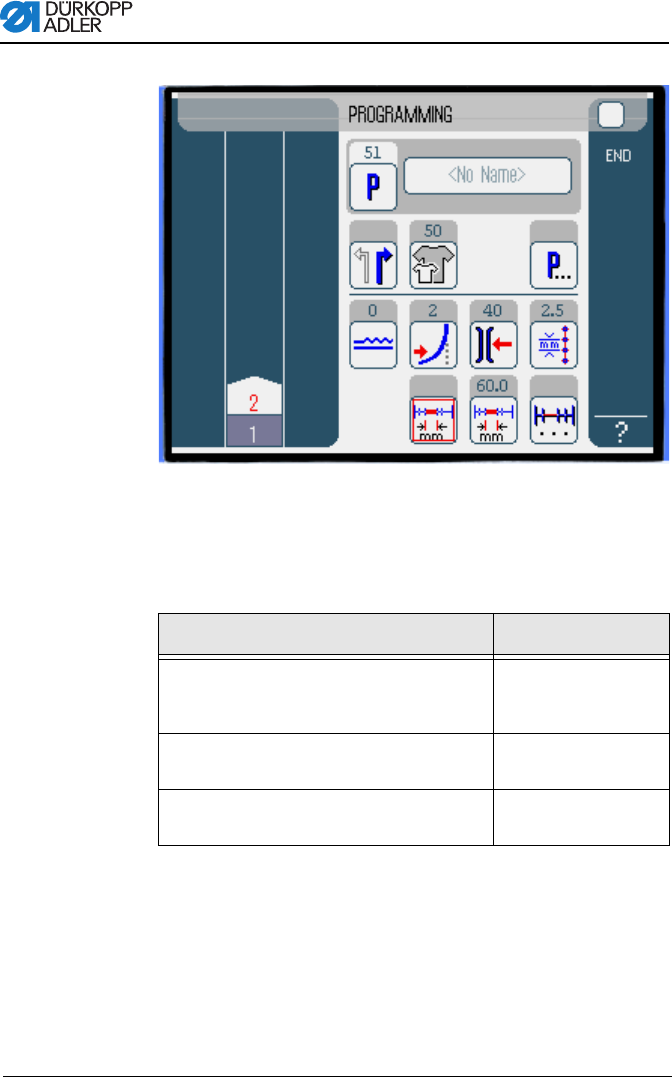

Abb. 79: Fortschritt Programmiermodus PROGRAMMING
6. Mit Schritt 2 fortfahren, bis alle Nähschritte programmiert sind.
7. Schaltfläche END drücken oder Faden abschneiden.
Es gibt drei Varianten, wie das Programm reagiert - je nach
Eingabemethode des Bedieners:
8. Wenn nach dem Nähen nicht abgeschnitten wurde, erscheint
eine Meldung. Faden abschneiden.
Meldung wird ausgeblendet.
Variante Anzeige Programm
Der letzte programmierte Nähschritt wurde
abgenäht, aber nicht geschnitten,
anschließend mit END beendet.
weiter bei Schritt 8
Der letzte programmierte Nähschritt wurde
abgenäht und geschnitten.
weiter bei Schritt 9
Alle Nähschritte wurden per Hand eingegeben
und mit END beendet.
weiter bei Schritt 9
