2. Wenn eine höhere bzw. niedrigere Mehrweite erforderlich ist,
mit den Pfeilschaltflächen weitere Schaltflächen anzeigen.
3. Mehrweite mit den Schaltflächen 0 bis 16 eingeben.
Modus EDIT Weitere Programmparameter
Nach Drücken der Schaltfläche Weitere Programmparameter
wird eine Übersicht aller verfügbaren Parameter angezeigt.

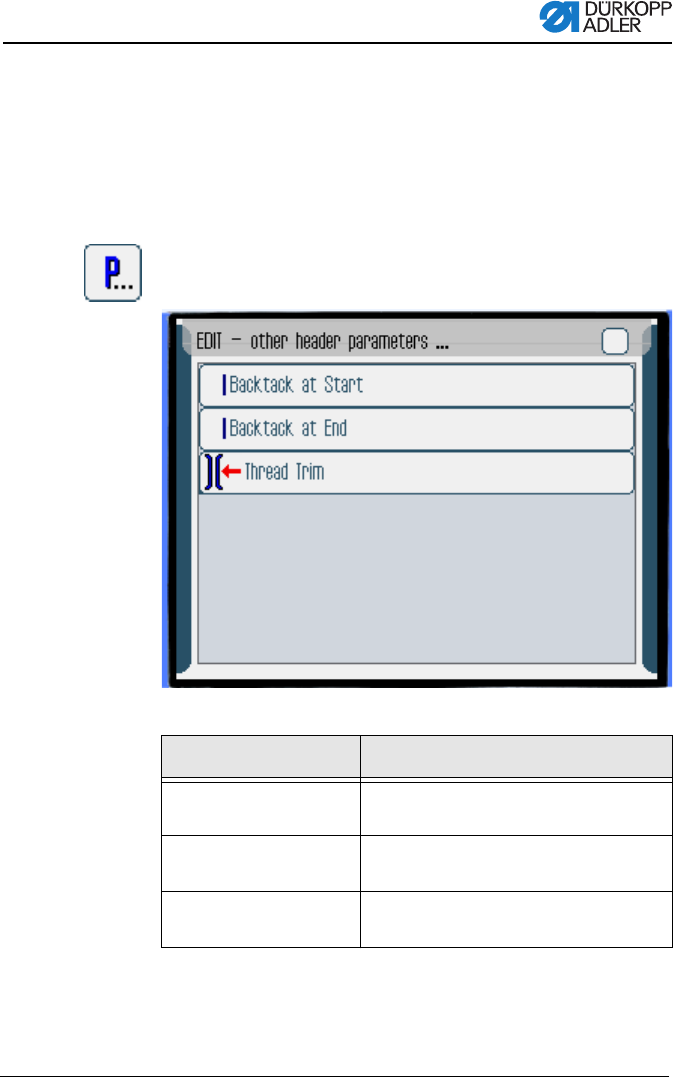

Abb. 76: Weitere Programmparameter im Programmiermodus EDIT
Parameter Bedeutung
Backtack at Start Riegel am Nahtanfang ein/aus
Wertebereich: 0, 1
Backtack at End Riegel am Nahtende ein/aus
Wertebereich: 0, 1
Thread Trim Fadenabschneider ein/aus
Wertebereich: 0, 1
