Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 109
1. Gewünschte Schaltfläche drücken.
Bedienoberfläche zur Einstellung des gewünschten Parame-
ters wird angezeigt.
Bei einigen Parametern geht die Einstellung über einen numeri-
schen Wert hinaus. Diese aufgebauten Parameter werden im
Folgenden im Detail erläutert.
Modus EDIT Nähgutgröße einstellen

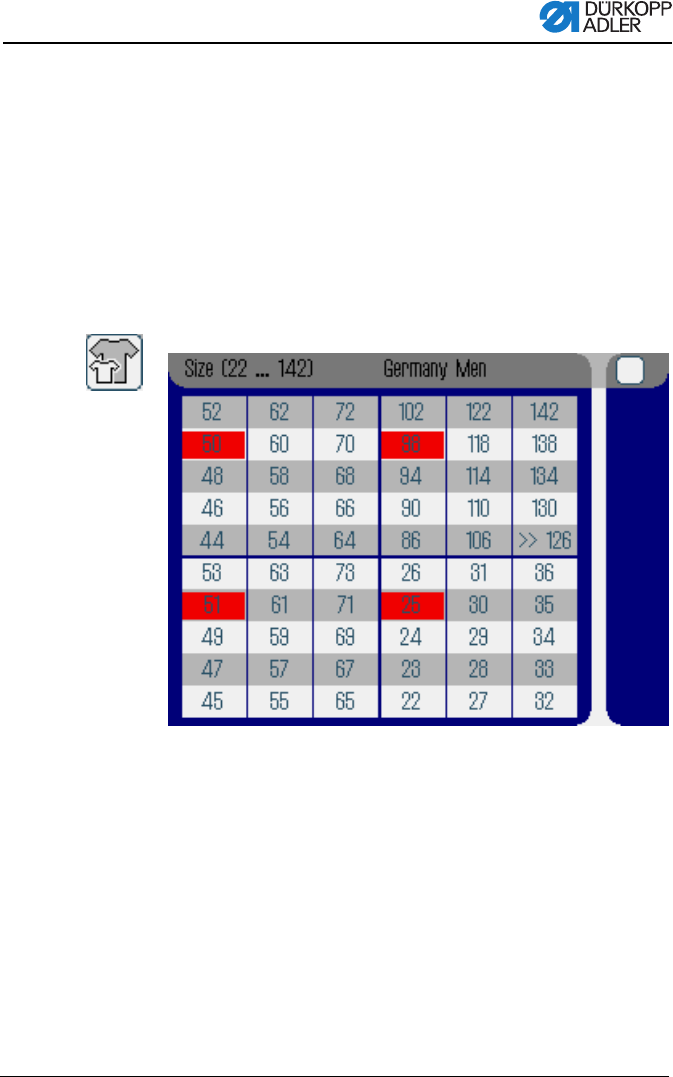

Abb. 74: Parameter Nähgutgröße einstellen
Sie sehen folgende Informationen:
• Die momentan gewählte Größe ist mit einem Doppelpfeil
gekennzeichnet (>>).
• Die rot markierten Größen stellen die Referenzgrößen für
die Gradierlogik dar.
1. Auf gewünschte Nähgutgröße drücken.
Bedienoberfläche des Programmiermodus EDIT wird ange-
zeigt.
