Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 107
8.7 Programmiermodus

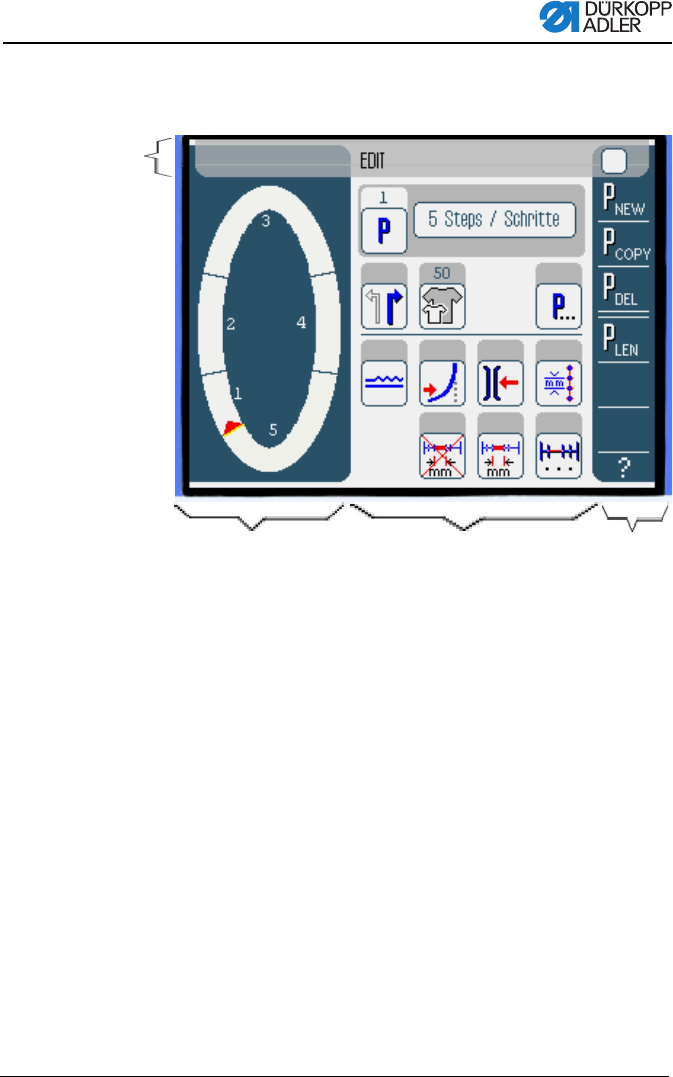

Abb. 73: Programmiermodus
Kopfzeile (1)
Der Betriebsmodus EDIT wird angezeigt.
Linker Bereich (2)
Hier befindet sich die grafische Darstellung der gesamten Naht,
aufgeteilt in die programmierte Anzahl Nähschritte.
Mittlerer Bereich (3)
Hier können bestehende Nahtprogramme geändert werden S.
108. Die Nummer und der Name des gewählten Nahtprogramms
sowie die Symbole aller einstellbaren Parameter werden ange-
zeigt. Die grauen Feldern oberhalb der Parameter-Symbole zei-
gen die jeweils aktuellen Werte.
Rechter Bereich (4)
Hier können neue Nahtprogramme erstellt S. 113, bestehende
Nahtprogramme gelöscht S. 121, kopiert S. 121 und opti-
miert S. 122 (Length Correction) werden.
ཱ
ི
ཱི
