Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 105
8.6.2 Nähvorgang
1. Nahtprogramm wählen, S. 100.
Programmnummer und Name des Nahtprogramms werden
auf der Bedienoberfläche angezeigt. Wenn das gewählte
Nahtprogramm ohne Namen gespeichert wurde, wird
<No Name> angezeigt.
2. Rechtes bzw. linkes Nähteil wählen.
3. Größe des Nähteils wählen, S. 101.
4. Fußpedal nach vorn treten und die Naht nähen.

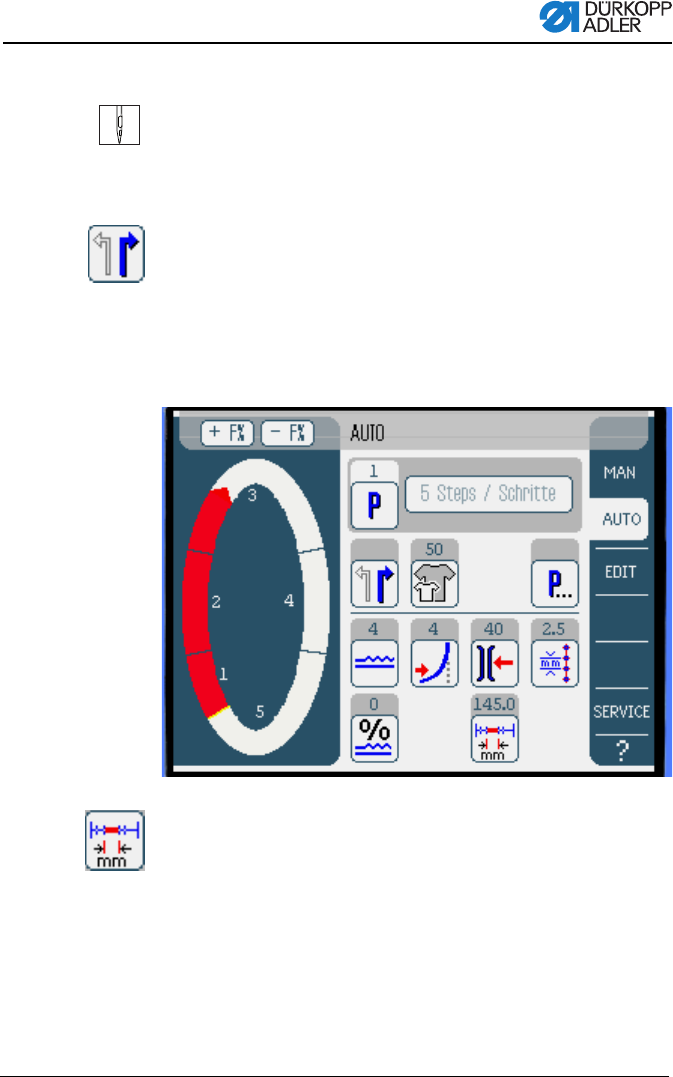

Im linken Bereich wird der Nähfortschritt grafisch durch einen
roten Balken dargestellt.
Abb. 72: Genähte Nähschritte und Nähschritt in Bearbeitung
Die verbleibende Nählänge pro Nähschritt wird angezeigt.
