Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 103
2. Wenn eine höhere bzw. niedrigere Mehrweite erforderlich ist,
mit den Pfeilschaltflächen weitere Schaltflächen anzeigen.
3. Mehrweite mit den Schaltflächen 0 bis 16 eingeben.
Die Mehrweite bleibt bis zum nächsten Nähschritt aktiv.
Modus AUTO Mehrweitenverhältnis korrigieren
Das Mehrweitenverhältnis kann entweder über die Schaltflächen
+ F% und - F% oder den Parameter Mehrweitenkorrektur einge-
stellt werden.

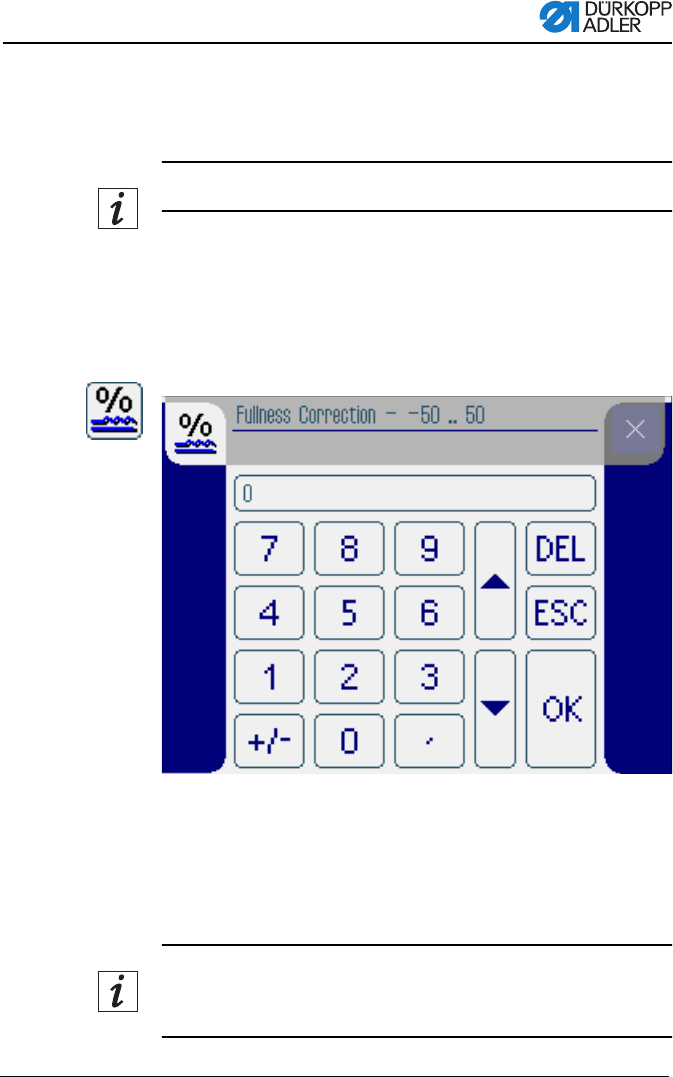

Abb. 70: Parameter Mehrweitenkorrektur in %
1. Korrekturwert für die Mehrweite in Prozent eingeben.
Informationen zur Eingabe numerischer Werte: S. 89.
2. Schaltfläche OK drücken.
Korrekturwert wird gespeichert und die vorherige Bedien-
oberfläche angezeigt.
Wenn der neue Korrekturwert im Automatikmodus AUTO ge-
ändert wird, bleibt er bis zum nächsten Programmwechsel
aktiv.
