Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014100
Modus AUTO Programmauswahl

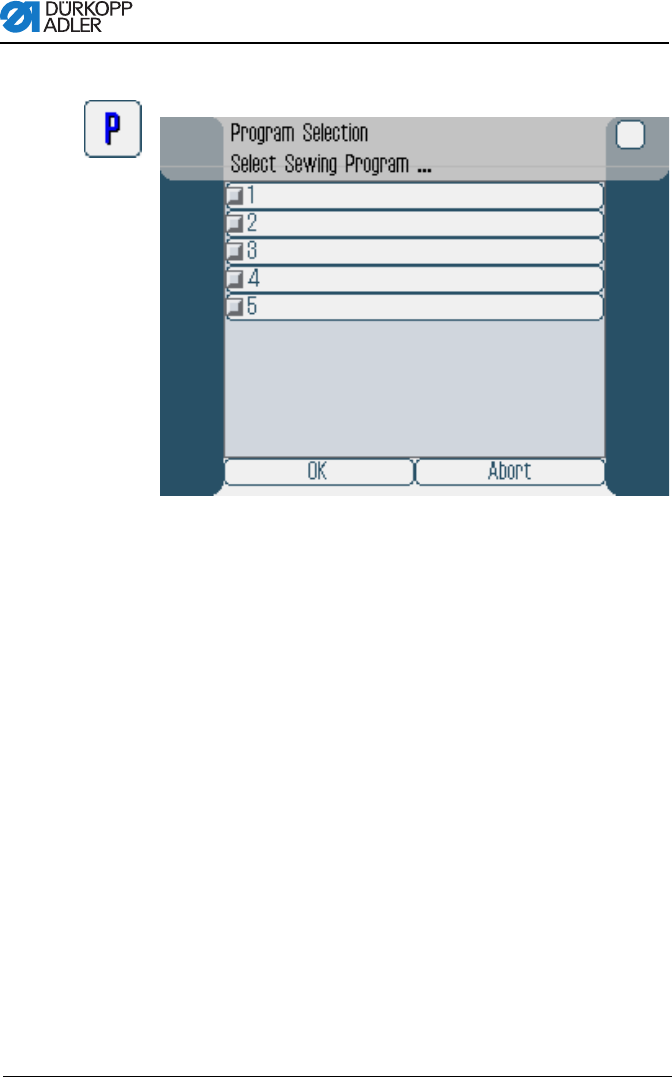

Abb. 67: Parameter Programmauswahl
1. Auf das gewünschte Nahtprogramm drücken.
Gewähltes Nahtprogramm wird durch ein aktiviertes Kontroll-
feld in der Zeile markiert.
2. Schaltfläche OK drücken.
Gewähltes Nahtprogramm wird in den Automatikmodus
AUTO übernommen.
3. Schaltfläche Abort drücken, um die Programmauswahl abzu-
brechen.
Ggf. gewähltes Nahtprogramm wird verworfen und die
Bedienoberfläche des Automatikmodus AUTO wird ange-
zeigt.
