Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/2014 99
8.6.1 Einstellbare Parameter AUTO
Die folgende Tabelle beschreibt die einstellbaren Parameter im
Automatikmodus AUTO.
1. Gewünschte Schaltfläche drücken.
Bedienoberfläche zur Einstellung des gewünschten Parame-
ters wird angezeigt.
Bei einigen Parametern geht die Einstellung über einen numeri-
schen Wert hinaus. Diese aufgebauten Parameter werden im
Folgenden im Detail erläutert.

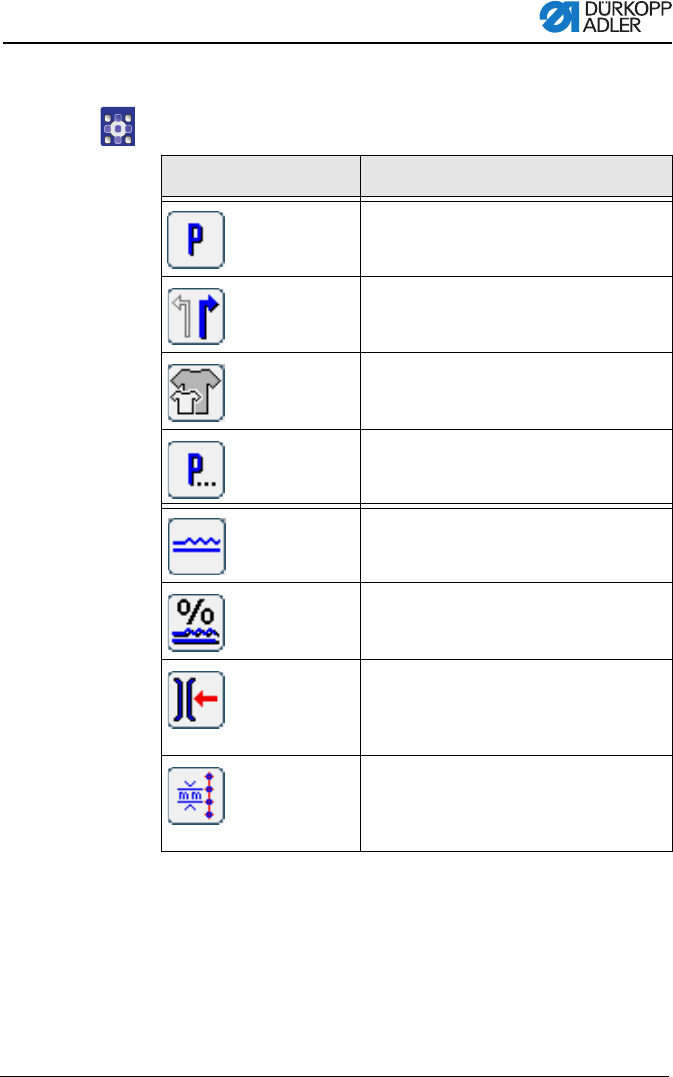

Symbole Bedeutung
Programmauswahl, S. 100
Rechtes bzw. linkes Nähteil wählen
Nähgutgröße einstellen, S. 101
Weitere Programmparameter im
Automatikmodus AUTO, S. 104
Mehrweite temporär bis zum nächsten
Nähschritt einstellen,
S. 102
Mehrweiten für alle Nähschritte in %
korrigieren, S. 103
Spannung des Nadelfadens einstellen.
Wenn der Wert im Automatikmodus AUTO
geändert wird, wird er dauerhaft im
Programm gespeichert.
Stichlänge in mm einstellen.
Wenn der Wert im Automatikmodus AUTO
geändert wird, wird er dauerhaft im
Programm gespeichert.
