Steuerung mit Bedienfeld OP7000
Betriebsanleitung 650-16 Version 01.0 - 06/201498
8.6 Automatikmodus AUTO

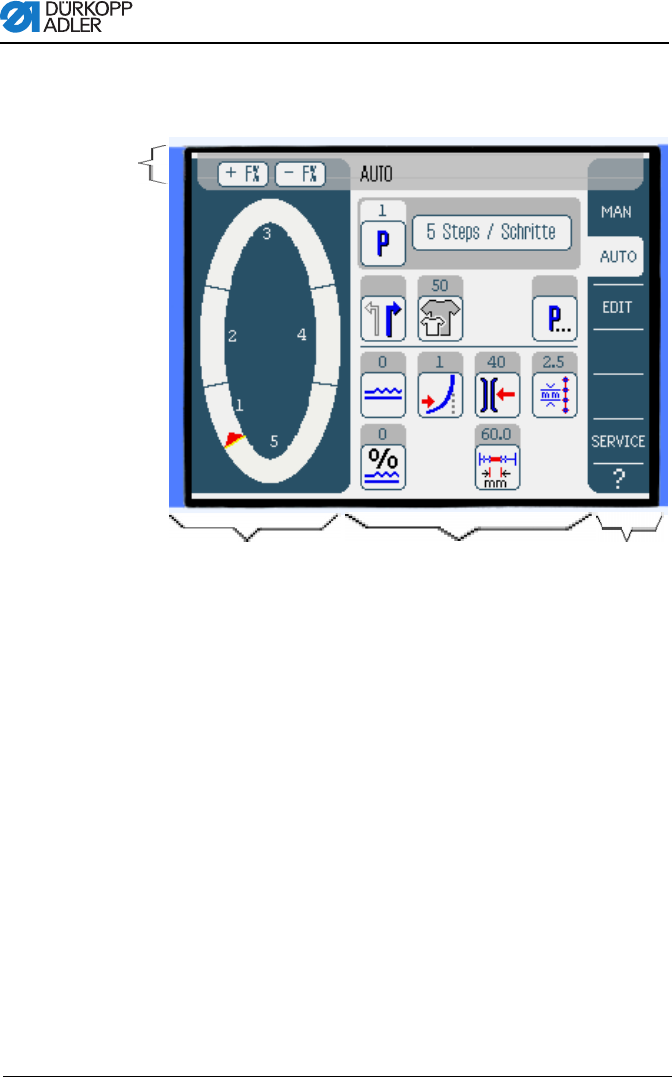

Abb. 66: Automatikmodus AUTO
Kopfzeile (1)
Der Betriebsmodus AUTO wird angezeigt. Die Schaltflächen
+ F% und - F% bieten einen Schnellzugriff auf die Einstellung der
Mehrweiten in %.
Linker Bereich (2)
Hier befindet sich die grafische Darstellung der gesamten Naht,
aufgeteilt in die programmierte Anzahl der Nähschritte. Ein roter
Balken mit Spitze zeigt Nährichtung und Verlauf der genähten
Naht an.
Mittlerer Bereich (3)
Hier befinden sich Nummer und Name des gewählten Nahtpro-
gramms sowie die Symbole aller einstellbaren Parameter. In den
grauen Feldern oberhalb der Parameter-Symbole werden die je-
weils aktuellen Werte angezeigt.
Rechter Bereich (4)
Hier können eine andere Bedienoberfläche bzw. ein anderer Be-
triebsmodus gewählt werden.
ཱ
ི
ཱི
