Operation Manual

10.2 Ölschmierung
Vorsicht Verletzungsgefahr !
Öl kann Hautausschläge hervorrufen.
Vermeiden Sie längeren Hautkontakt.
Waschen Sie sich nach Kontakt gründlich.
ACHTUNG !
Die Handhabung und Entsorgung von Mineralölen unterliegt
gesetzlichen Regelungen.
Liefern Sie Altöl an eine autorisierte Annahmestelle ab.
Schützen Sie die Umwelt.
Achten Sie darauf, kein Öl zu verschütten.
Verwenden Sie zum Ölen der Spezialnähmaschine ausschließlich das
Schmieröl DA-10 oder ein gleichwertiges Öl mit folgender Spezifikation:
–
Viskosität bei 40° C: 10 mm²/s
–
Flammpunkt: 150° C
DA-10 kann von den Verkaufsstellen der DÜRKOPP ADLER AG unter
folgender Teile-Nr. Bezogen werden:
250 ml-Behälter: 9047 000011
1-Liter-Behälter: 9047 000012
2-Liter-Behälter: 9047 000013
5-Liter-Behälter: 9047 000014
Durchzuführende Erläuterung Betriebs-
Wartungsarbeit stunden
Schmierung des
Maschinenoberteiles

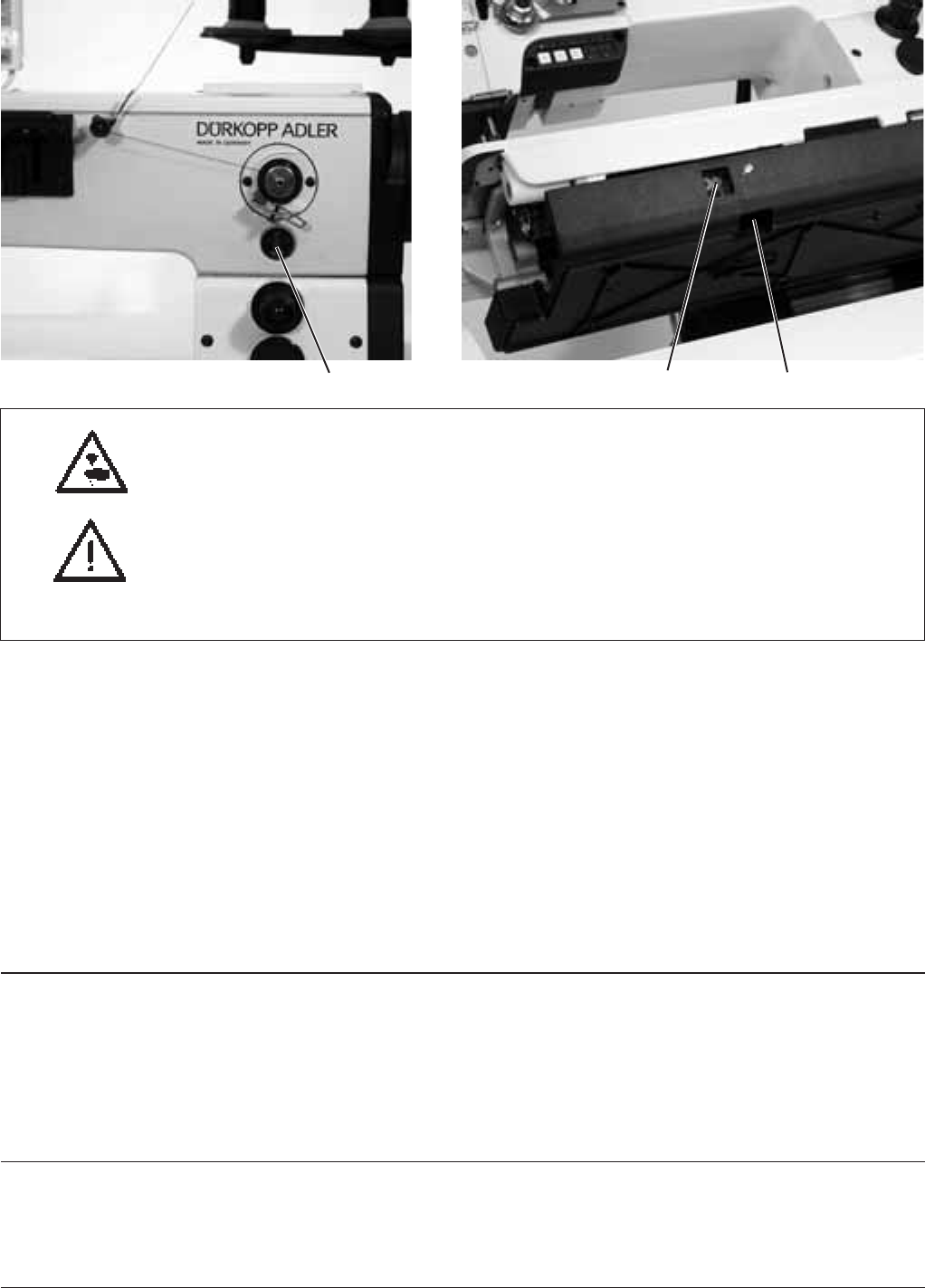

Das Maschinenoberteil ist mit einer zentralen
Öldochtschmierung ausgestattet. Bis auf den
Greifer werden alle Lagerstellen aus
Ölvorratsbehälter 1 versorgt.
- Der Ölstand darf nicht unter die Strichmarke
“MIN” absinken.
- Durch die Bohrungen im Schauglas Öl bis zur
Strichmarkierung “MAX” nachfüllen.
40
Greifer schmieren
- Nähmaschinenoberteil hochschwenken.
- Ölvorrat durch Sichtfenster 3 prüfen.
- Ölvorratsbehälter durch Nippel 2 mit Öl füllen.
- Die erforderliche Ölmenge zur sicheren
Schmierung des Greifers ist werksseitig
eingestellt.
8
39
1
23
