Operation Manual

Durchzuführende Erläuterung Betriebs
Wartungsarbeit stunden

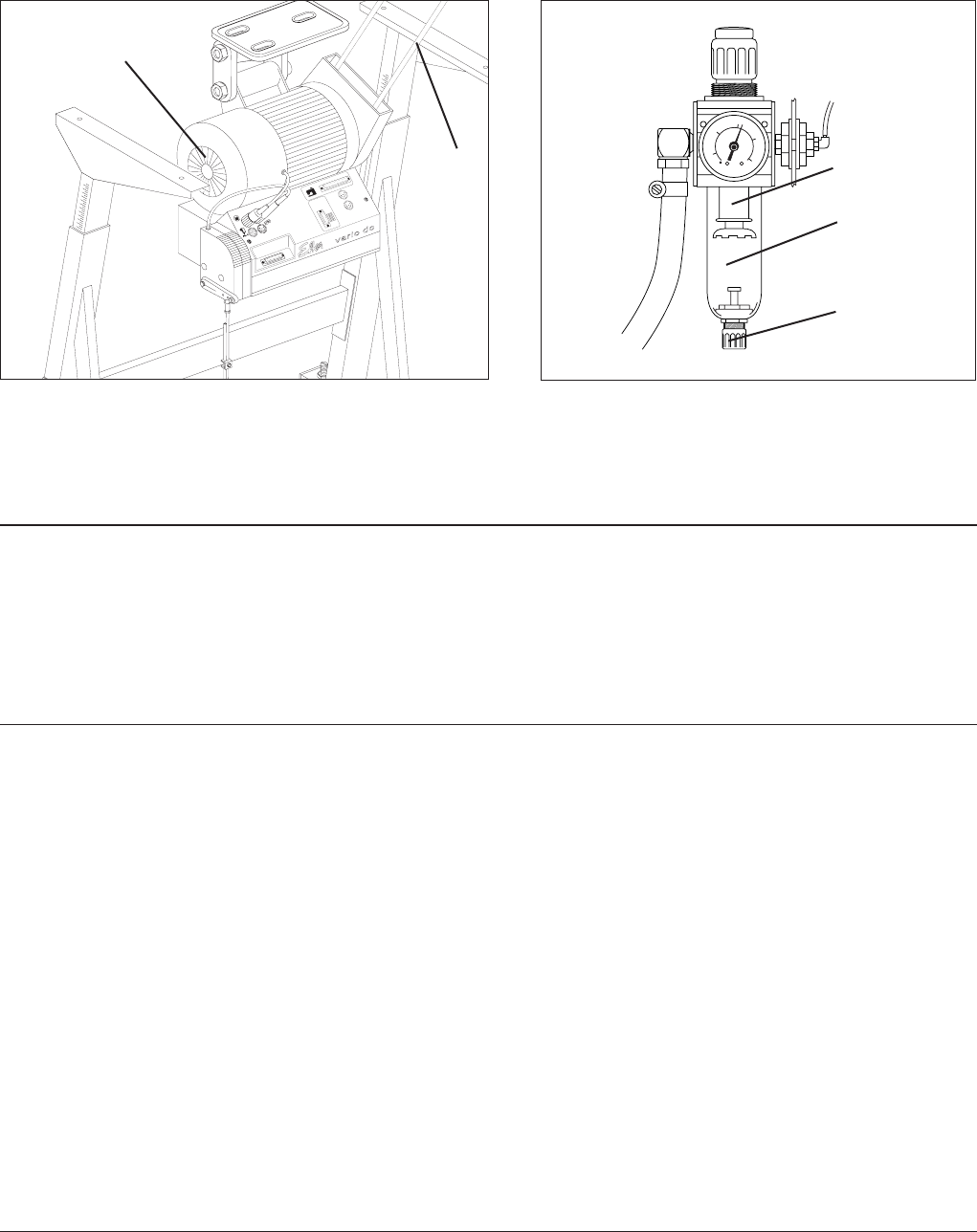

Nähantrieb
Motorlüftersieb 7 r einigen.
(Z. B. mit Druckluftpistole
- Zustand und Spannung
des Keilriemens 6 prüfen
Lufteintrittsöffnungen von Nähstaub und
Fadenresten säubern.
Der Keilriemen muss sich durch Fingerdruck in
der Mitte noch um ca. 10 mm durchbiegen lassen.
8
160
Pneumatisches System
- Wasserstand im Druckregler
prüfen.
- Filtereinsatz reinigen.
- Dichtigkeit des Systems prüfen.
Der Wasserstand darf nicht bis zum
Filtereinsatz 1 ansteigen.
- Wasser nach Eindrehen der Ablassschraube 3
unter Druck aus Wasserabscheider 2 ablassen.
Durch Filtereinsatz 1 werden Schmutz und
Kondenswasser ausgeschieden.
- Maschine vom Druckluftnetz trennen.
- Ablassschraube 3 herausdrehen.
Das pneumatische System der Maschine muss
drucklos sein.
- Wasserabscheider 2 abschrauben.
- Filtereinsatz 1 abschrauben.
Verschmutzte Filterschale und Filtereinsatz mit
Waschbenzin (kein Lösungsmittel!) auswaschen
und sauber blasen.
- Wartungseinheit wieder zusammenbauen.
40
500
500
38
6
7
2
4
6
8
10
1
2
3
