7.3 Bedienfeld V820

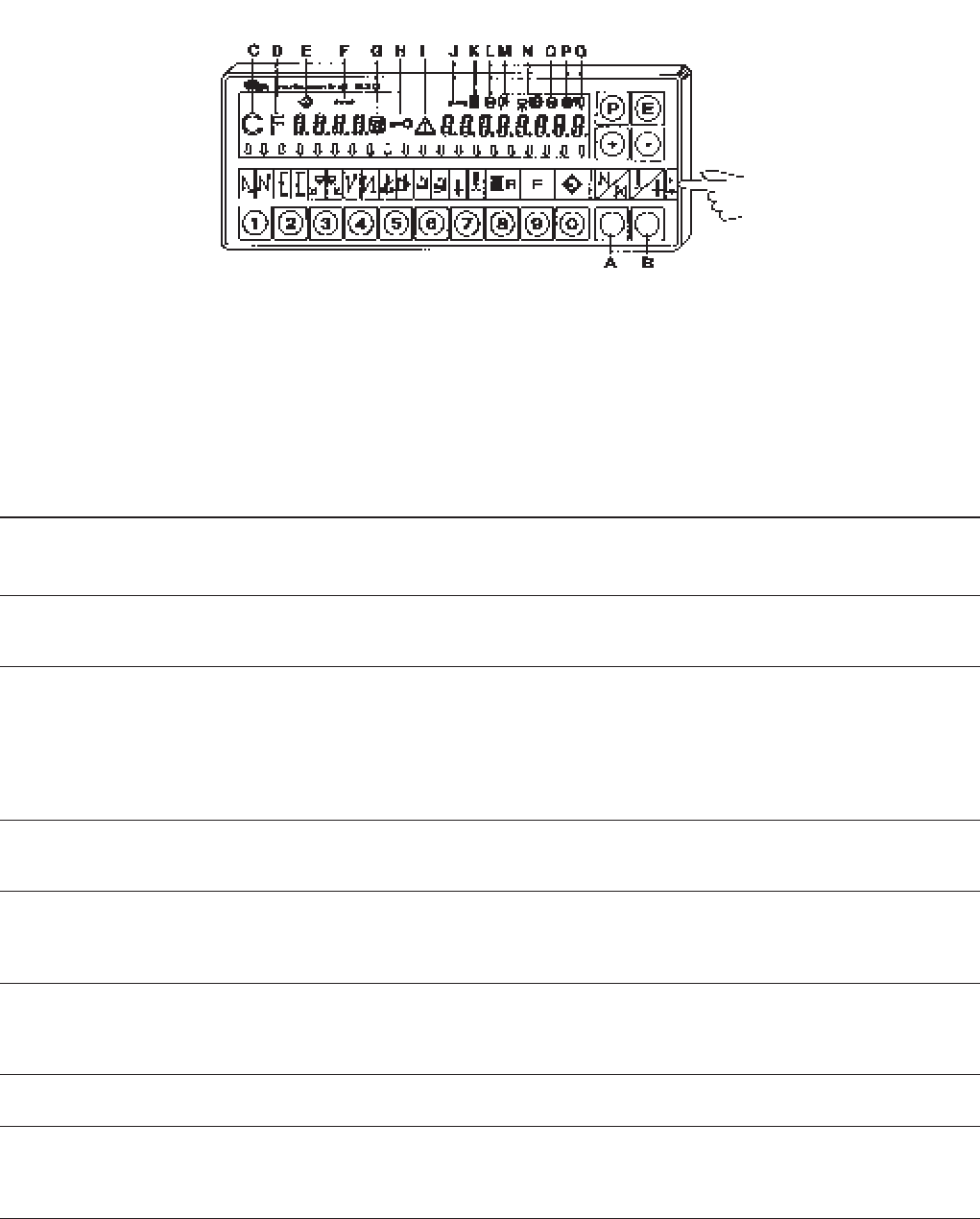

7.3.1 Bedien- und Anzeigeelemente am Bedienfeld V820
7.3.2 Funktionen der Tasten am Bedienfeld V820
Durch kurzes Drücken der Tasten am Bedienfeld ist es möglich,
Funktionen ein- oder auszuschalten. An der Maschine w irken sich die
Funktionen nur dann aus, wenn die entsprechenden Vorrichtungen
(z.B. magnetische oder elektropneumatische Nähfußlüftung)
vorhanden sind.
Taste Funktion Anzeige
1 Doppelter Anfangsriegel ein
Anfangsriegel aus
Einfacher Anfangsriegel ein
rechter Pfeil oberhalb der Taste ein
beide Pfeile aus
linker Pfeil oberhalb der Taste ein
2 Stichzählung Naht rückwärts
Stichzählung aus
Stichzählung Naht vorwärts
rechter Pfeil oberhalb der Taste ein
beide Pfeile aus
linker Pfeil oberhalb der Taste ein
3 Lichtschrankenfunktion „hell - dunkel"
= Wechsel von: „kein N ähgut vorhanden" zu
Nähgut vorhanden".
Lichtschranke aus
Lichtschrankenfunktion „dunkel - hell"
= Wechsel von: „Nähgut vorhanden" zu „kein
Nähgut vorhanden".
rechter Pfeil oberhalb der Taste ein
beide Pfeile aus
linker Pfeil oberhalb der Taste ein
4 Doppelter Endriegel ein
Endriegel aus
Einfacher Endriegel ein
rechter Pfeil oberhalb der Taste ein
beide Pfeile aus
rechter Pfeil oberhalb der Taste ein
5 Fadenabschneider ein
Fadenwischer ein
Fadenabschneider und Fadenwischer ein
Fadenabschneider und Fadenwischer aus
linker Pfeil oberhalb der Taste ein
rechter Pfeil oberhalb der Taste ein
beide Pfeile ein
beide Pfeile aus
6 Autom. Fußlüftung bei Stopp in der Naht ein
Autom. Fußlüftung bei Stopp in der Naht aus
Autom. Fußlüftung nach Fadenschneiden ein
Autom. Fußlüftung nach Fadenschneiden aus
linker Pfeil oberhalb der Taste ein
linker Pfeil oberhalb der Taste aus
rechter Pfeil oberhalb der Taste ein
rechter Pfeil oberhalb der Taste aus
7 Grundposition der Nadel = unten
Grundposition der Nadel = oben
linker Pfeil oberhalb der Taste ein
rechter Pfeil oberhalb der Taste ein
8 Restfadenwächter ein
Die Funktionsweise des Restfadenwächters ist
mit dem Parameter 195 umschaltbar.
(Siehe Parameterliste in der Aufstellanleitung)
