Operation Manual

6.6 Greiferfadenspule wechseln
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Greiferfadenspule nur bei ausgeschalteter Maschine wechseln.

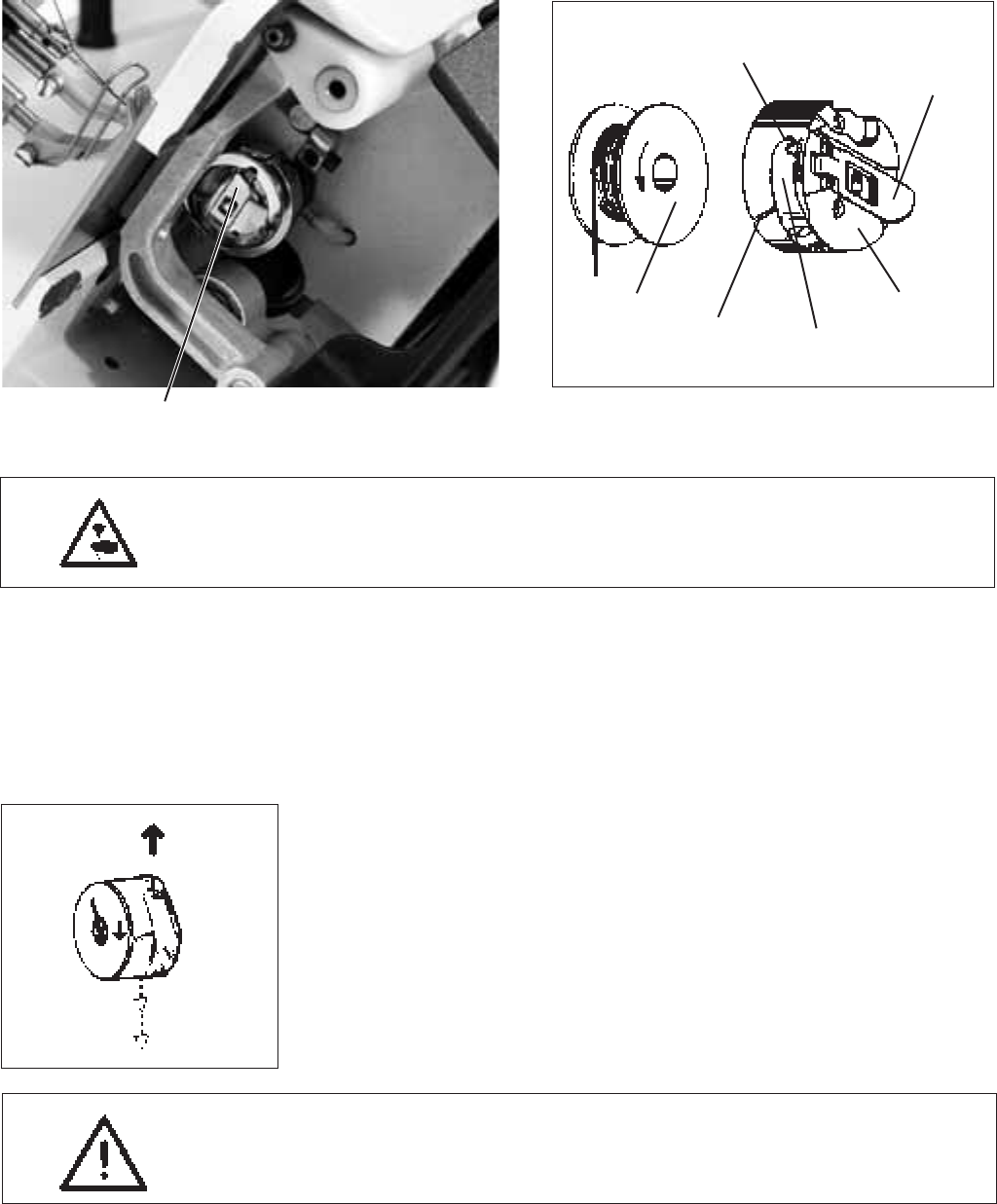

Leere Spule entnehmen
–
Nadelstange in Hochstellung bringen.
–
Spulengehäuseklappe 1 anheben.
–
Spulengehäuseoberteil 2 mit Spule 6 herausnehmen.
–
Leere Spule aus dem Spulengehäuseoberteil 2 herausnehmen.
Volle Spule einlegen
–
Volle Spule in Spulengehäuseoberteil 2 einlegen.
Drehrichtung der Spule beachten.
Die Drehrichtung ist richtig, wenn die Spule entgegengesetzt zur
Abzugsrichtung des Fadens dreht.
–
Greiferfaden durch Schlitz 4 unter Spannungsfeder 3 bis in die
Bohrung 5 ziehen.
–
Greiferfaden ca. 5 cm aus Spulengehäuse 2 herausziehen.
Beim Abziehen des Fadens muss sich die Spule in Pfeilrichtung
drehen.
–
Spulengehäuse 2 wieder einsetzen.
–
Spulengehäuseklappe 1 schließen.
Bruchgefahr !
Spulengehäuse fest andrücken und auf richtige Verriegelung achten.
14
1
3
6
2
5
4
1
