Installation Instructions

FR
Saneo B, Saneo C Montage des toilettes
75
Installation du panneau de commande et de contrôle des toilettes
Saneo B, Saneo C

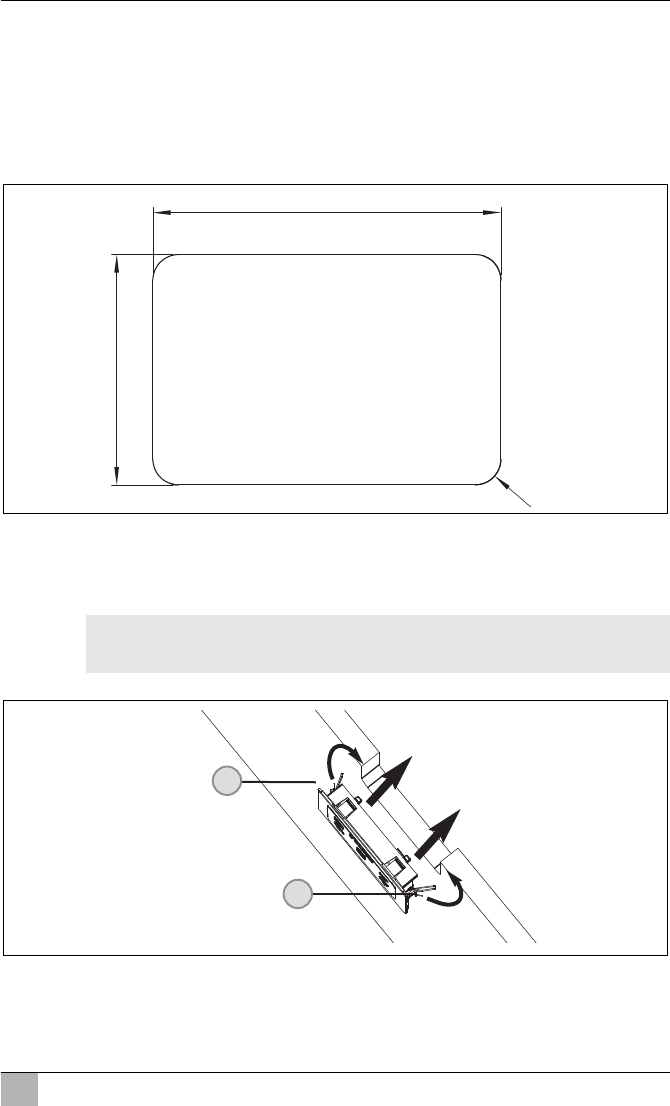

➤ Fixez le panneau de commande et de contrôle pour les toilettes Saneo B,
Saneo C à un endroit facilement accessible dans le mur. Effectuez une
découpe dans le mur au préalable (fig. a). Utilisez le gabarit (4) à
l'échelle pour effectuer la découpe dans le mur.
➤ Pour insérer le panneau de commande dans l'ouverture du mur,
repoussez les ressorts de retenue (fig. b 1) du panneau de commande
et de contrôle.
!
➤ Branchez les fils électriques au niveau des raccords afin de monter le
panneau de commande et de contrôle (ils ne sont pas livrés assemblés)
(chapitre « Raccordement électrique », page 83).
ATTENTION !
Il existe un risque de blessure si les ressorts se détendent !
135 mm +/- 0.1mm
R 10
88 mm + 0.2 mm
a
1
1
b
