Installation Instructions

FR
Montage des toilettes Saneo B, Saneo C
70

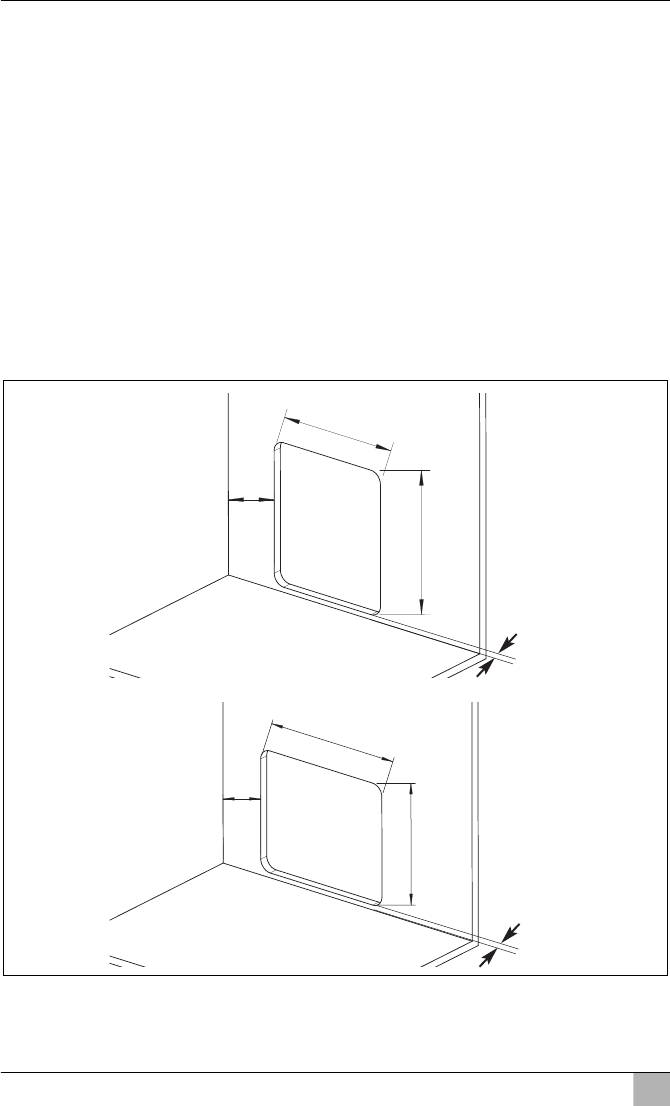

4.2 Exécution des découpes dans le mur
4.2.1 Découpe dans le mur pour la porte de service
➤ Dans le mur, effectuez une découpe pour la cassette aux dimensions
suivantes :
pour porte de service verticale SK5
–y
min
= 12,5 mm, y
max
= 22 mm ;
– l = 310 mm +/-1 mm, h = 360 mm +/-1 mm.
pour porte de service horizontale SK5
–y
min
= 12,5 mm, y
max
= 26 mm ;
– l = 360 mm +/-1 mm, h = 310 mm +/-1 mm.
La dimension x résulte de l'installation des toilettes. Ce faisant, respectez la
position de la porte de service (modèle (3) et (4) sur l'emballage).
b
x
h
y
b
h
y
x
verticale
4
horizontale
