Montaggio della toilette Saneo B, Saneo C
114

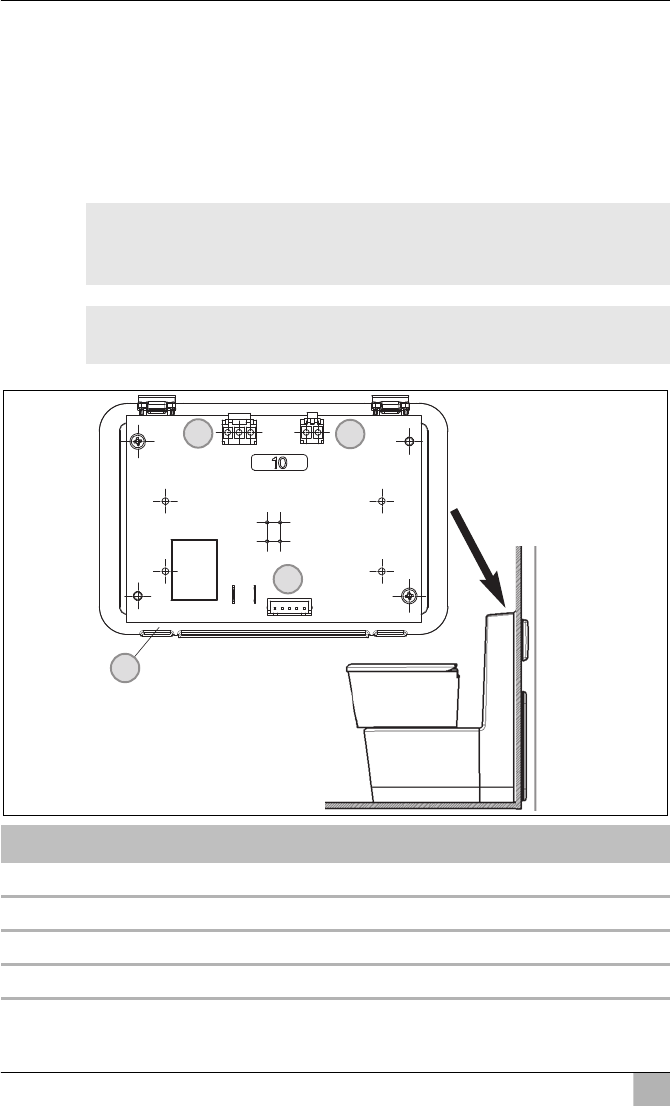

Schema del sistema (modelli Saneo B, C/ Saneo xS/ Saneo xLP con
pompa dell'acqua esterna)
 Tensione di alimentazione: 12 Vg
 Sezione del cavo di collegamento da 12 V: min. 1,5 mm²
 Fusibile comando della toilette: 10 A (integrato nel fusibile dell'auto)
 Potenza assorbita della pompa esterna: max. 8 A
A
I
AVVISO!
La pompa dell'acqua esterna non deve superare la potenza
nominale di 100 W.
NOTA
La pompa dell'acqua esterna non è fornita in dotazione.
Pos. Denominazione
1 Collegamento alimentazione da 12 V
2 Collegamento valvola magnetica
3 Collegamento pompa esterna
4 Unità di controllo e di comando
4
2
1
3
