Installation Instructions

IT
Montaggio della toilette Saneo B, Saneo C
98

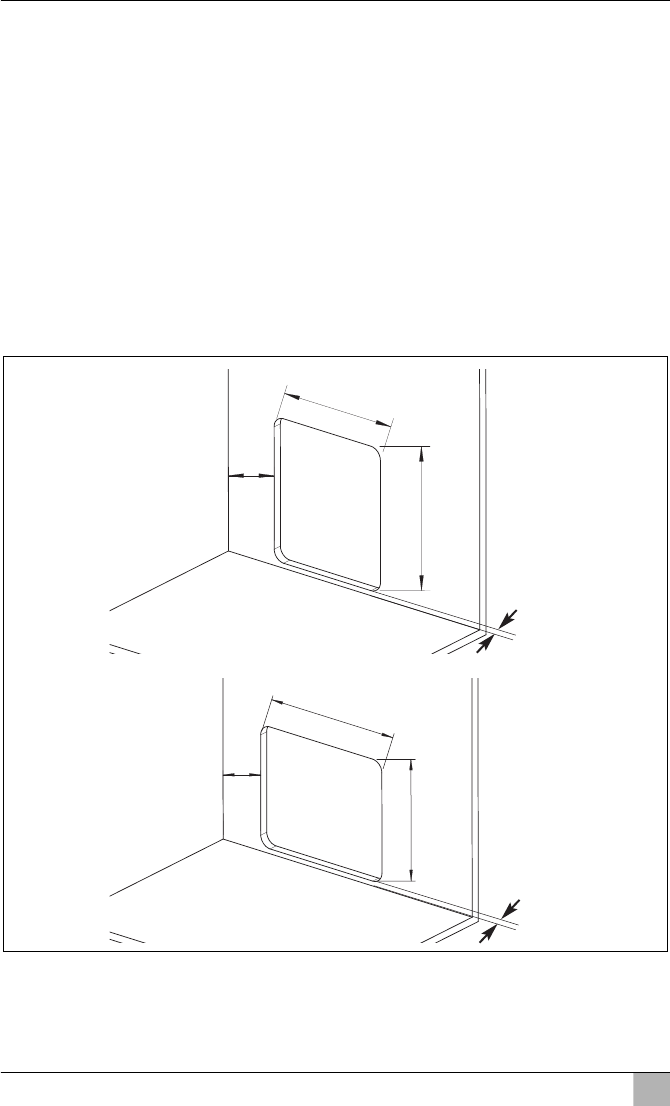

4.2 Applicazione delle aperture sulla parete
4.2.1 Apertura sulla parete per porta di servizio
Applicare il taglio nella parete per la cassetta, con le misure:
per la porta di servizio SK5 verticale
–y
min
= 12,5 mm, y
max
= 22 mm;
b = 310 mm +/- 1 mm, h = 360 mm +/- 1 mm.
per la porta di servizio SK5 orizzontale
–y
min
= 12,5 mm, y
max
= 26 mm;
b = 360 mm +/- 1 mm, h = 310 mm +/- 1 mm.
La misura x si ottiene con il posizionamento della toilette. Osservare la
posizione della porta di servizio (dima (3) e (4) sulla confezione).
b
x
h
y
b
h
y
x
