Montage des toilettes Saneo B, Saneo C
86

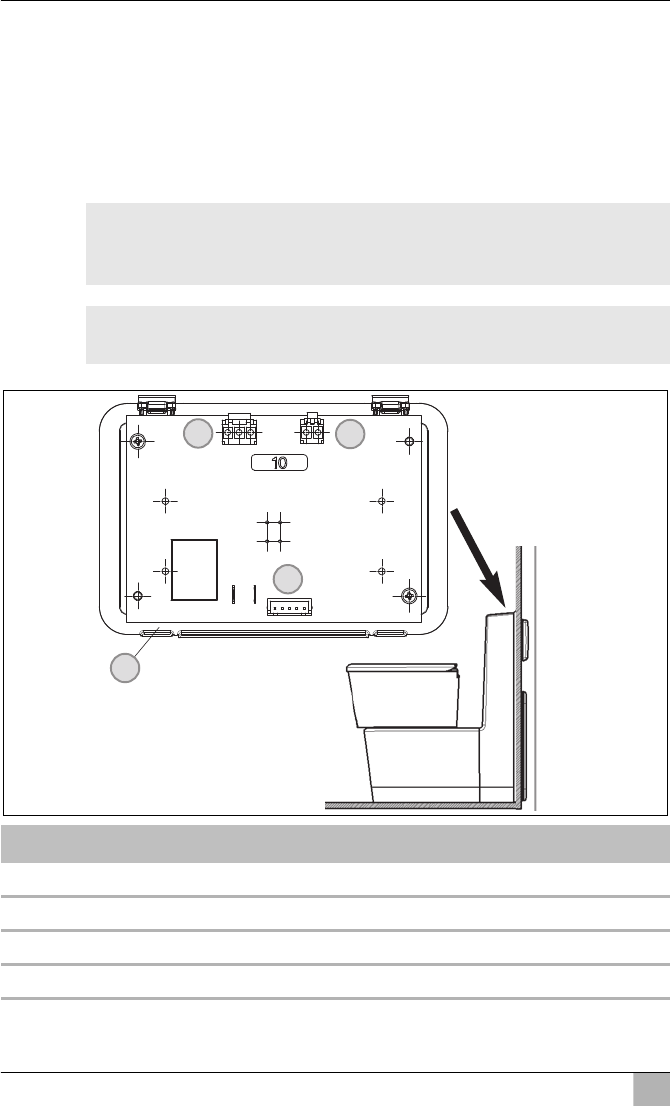

Schéma du système (modèles Saneo B, C/ Saneo xS/ Saneo xLP avec
pompe à eau externe)
Tension d’alimentation : 12 Vg
Section du câble de raccordement 12 V : min. 1,5 mm²
Fusible commande des toilettes : 10 A (fusible automobile intégré)
Consommation électrique de la pompe externe : max. 8 A
A
I
AVIS !
La pompe à eau externe ne doit pas dépasser une puissance
nominale de 100 W.
REMARQUE
La pompe à eau externe n'est pas incluse dans la livraison.
Pos. Désignation
1 Raccordement alimentation électrique 12 V
2 Raccordement de l'électrovanne
3 Raccordement pompe externe
4 Panneau de commande et de contrôle
