Einbau der Toilette Saneo B, Saneo C
58

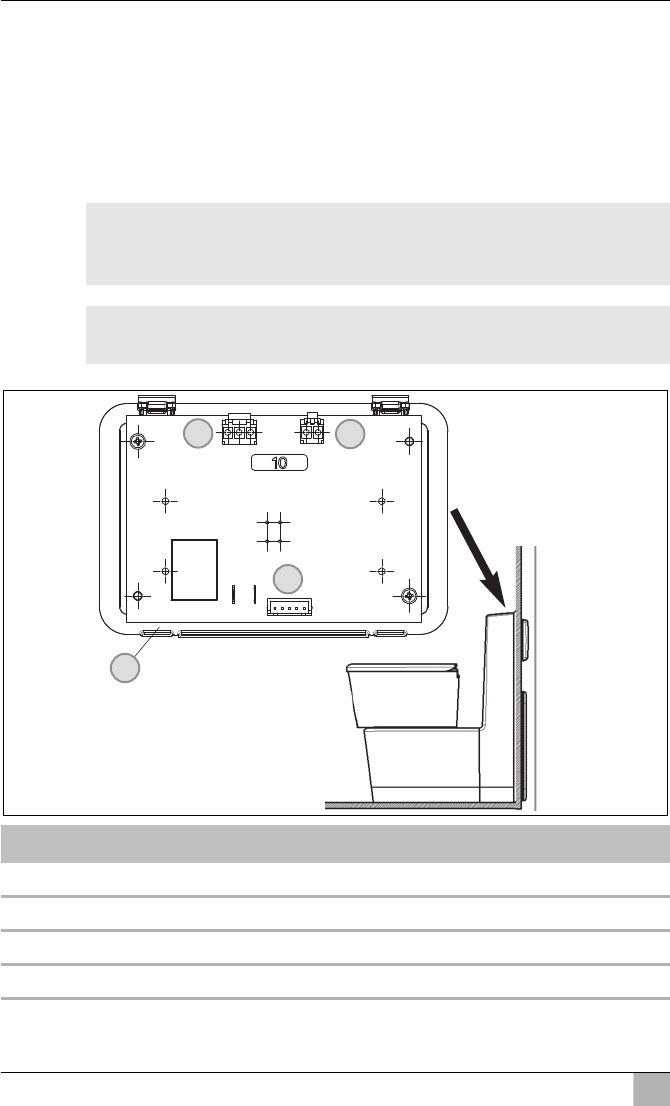

Systemschema (Modelle Saneo B, C/ Saneo xS/ Saneo xLP mit externer
Wasserpumpe)
 Versorgungsspannung: 12 Vg
 Querschnitt 12-V-Anschlusskabel: min. 1,5 mm²
 Absicherung Toilettensteuerung: 10 A (Automobilsicherung integriert)
 Stromaufnahme der externen Pumpe: max. 8 A
A
I
ACHTUNG!
Die externe Wasserpumpe darf eine Nennleistung von 100 W
nicht überschreiten.
HINWEIS
Die externe Wasserpumpe ist nicht im Lieferumfang vorhanden.
Pos. Bezeichnung
1 Anschluss 12-V-Versorgung
2 Anschluss Magnetventil
3 Anschluss externe Pumpe
4 Kontroll- und Bedienfeld
4
2
1
3
