Saneo B, Saneo C Einbau der Toilette
47

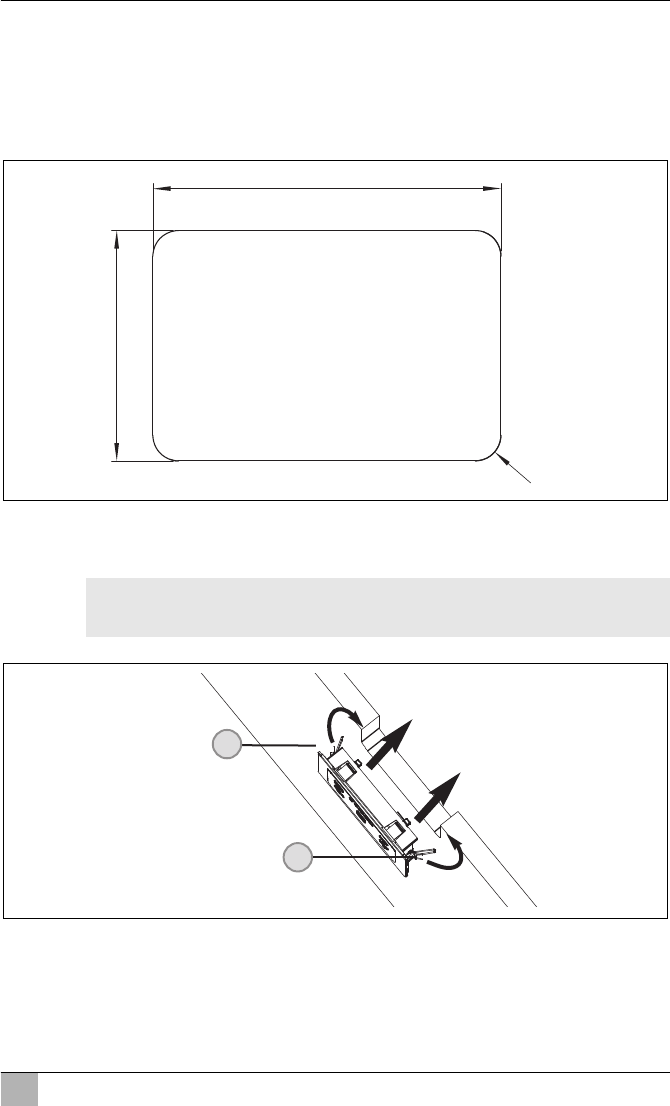

Einbau des Kontroll- und Bedienfelds der Toilette Saneo B, Saneo C
➤ Bringen Sie das Kontroll- und Bedienfeld für die Toilette Saneo B,
Saneo C an einer gut erreichbaren Stelle in der Wand an. Schneiden Sie
zuvor einen Ausschnitt in die Wand (Abb. a). Nutzen Sie zum Herstellen
des Wandausschnitts die maßstabsgerechte Schablone (4).
➤ Um das Bedienfeld in den Wandausschnitt einzusetzen, drücken Sie die
Haltefedern (Abb. b 1) des Kontroll- und Bedienfeldes zurück.
!
➤ Verbinden Sie die elektrischen Kabel an den Kupplungen zum Einbau des
Kontroll- und Bedienfeldes (werden nicht montiert geliefert) (Kapitel
„Elektrischer Anschluss“ auf Seite 55).
VORSICHT!
Es besteht Verletzungsgefahr durch zurückspringende Federn!
135 mm +/- 0.1mm
R 10
88 mm + 0.2 mm
a
1
1
b
