Einbau der Toilette Saneo B, Saneo C
42
4.2 Wandausschnitte herstellen
4.2.1 Wandausschnitt Servicetüre

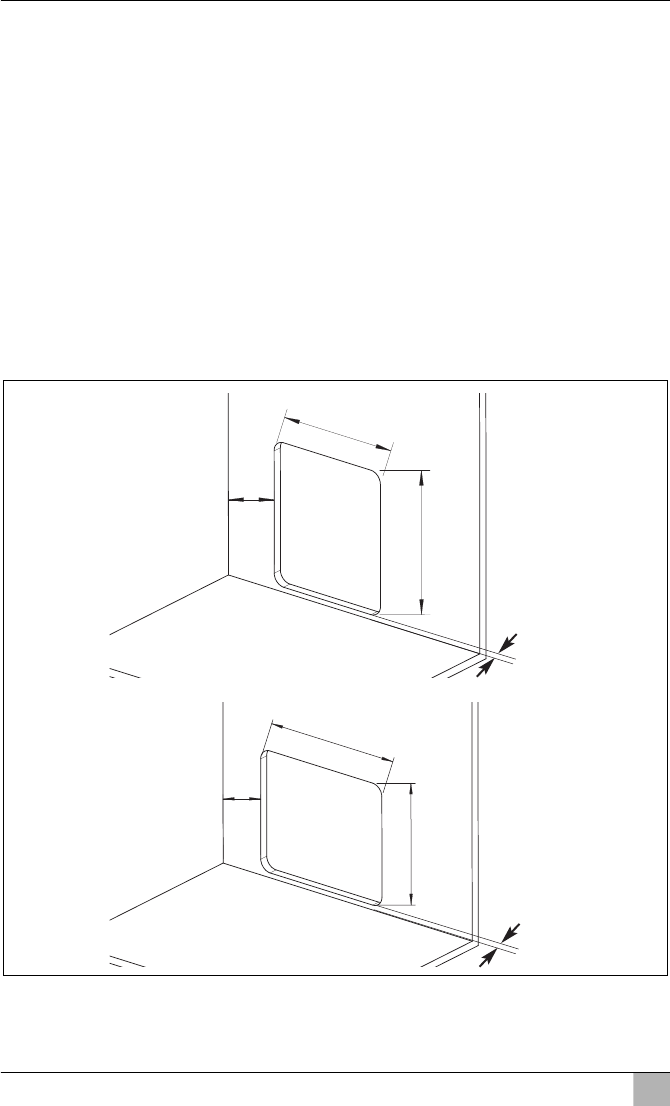

Bringen Sie in der Wand einen Ausschnitt für die Kassette an mit den
Maßen:
für Servicetüre SK5 vertikal
–y
min
= 12,5 mm, y
max
= 22 mm;
b = 310 mm +/- 1 mm, h = 360 mm +/- 1 mm.
für Servicetüre SK5 horizontal
–y
min
= 12,5 mm, y
max
= 26 mm;
b = 360 mm +/- 1 mm, h = 310 mm +/- 1 mm.
Das Maß x ergibt sich durch die Aufstellung der Toilette. Beachten Sie dabei
die Position der Servicetüre (Schablone (3) und (4) auf der Verpackung).
b
x
h
y
b
h
y
x
