Saneo B, Saneo C Inbouw van het toilet
131

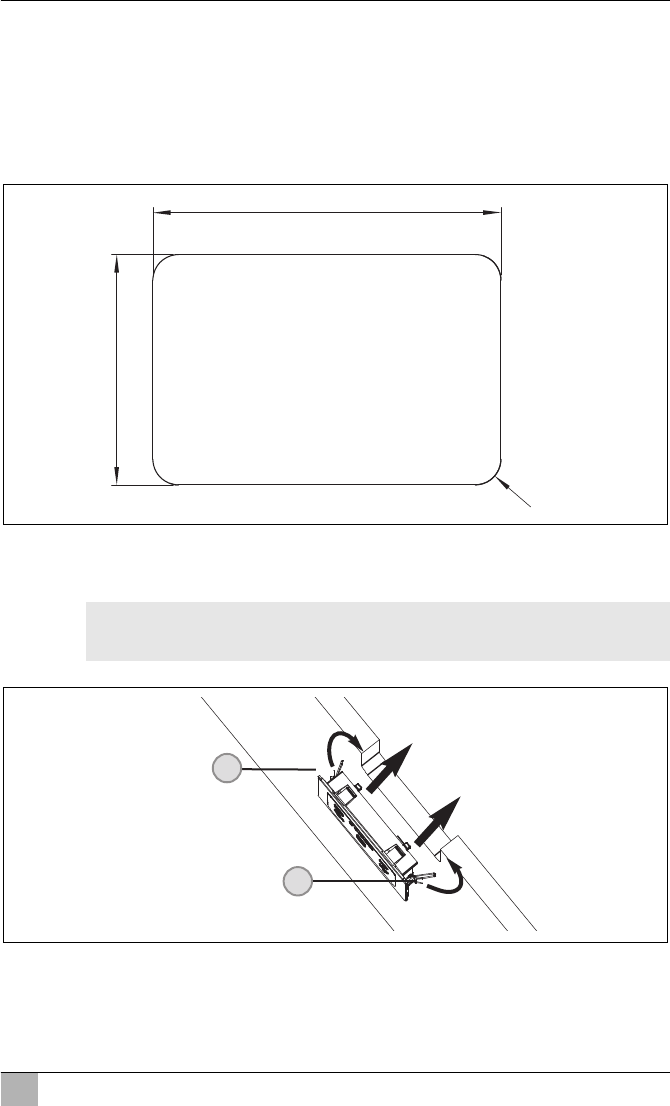

Inbouw van het controle- en bedieningsveld van het toilet Saneo B,
Saneo C
➤ Breng het controle- en bedieningsveld voor het toilet Saneo B, Saneo C
op een goed bereikbare plaats in de wand aan. Snijd voordien een uit-
sparing in de wand (afb. a). Gebruik voor het maken van de wanduit-
sparing de de sjabloon op schaal (4).
➤ Om het bedieningsveld in de wanduitsparing te plaatsen, drukt u de
klemveren (afb. b 1) van het controle- en bedieningsveld terug.
!
➤ Verbind de elektrische kabels aan de koppelingen voor de inbouw van
het controle- en bedieningsveld (worden niet gemonteerd geleverd)
(hoofdstuk „Elektrische aansluiting” op pagina 139).
VOORZICHTIG!
Er bestaat verwondingsgevaar door terugspringende veren!
135 mm +/- 0.1mm
R 10
88 mm + 0.2 mm
a
1
1
b
