Inbouw van het toilet Saneo B, Saneo C
126
4.2 Wanduitsparingen maken
4.2.1 Wanduitsparing servicedeur

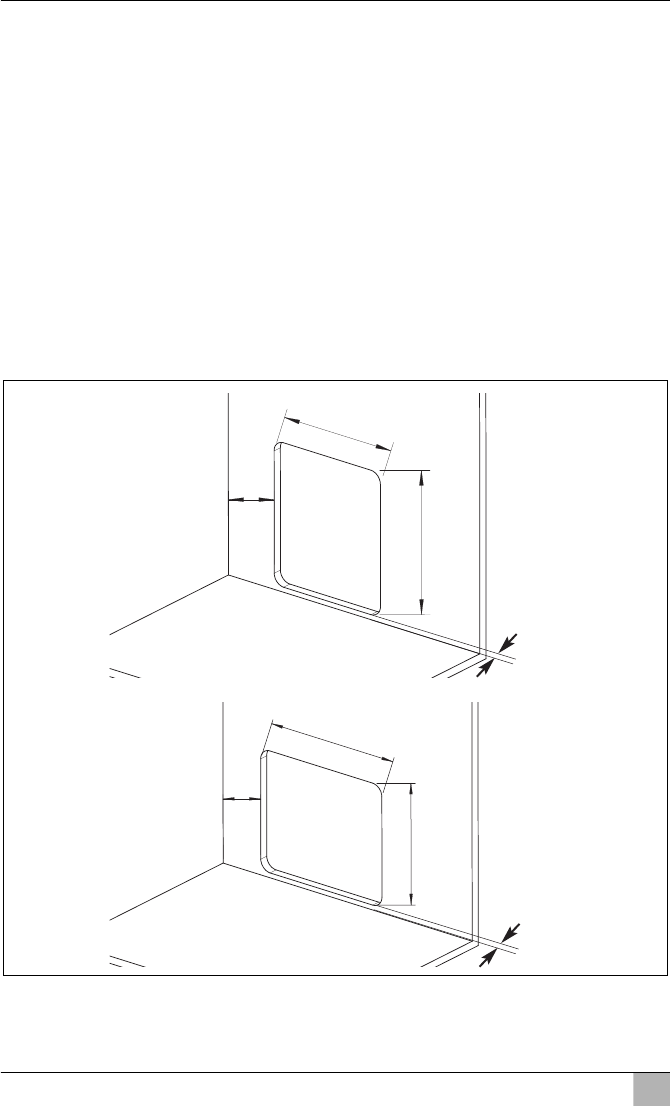

➤ Breng in de wand een uitsparing voor de cassette aan met de volgende
afmetingen:
 voor servicedeur SK5 verticaal
–y
min
= 12,5 mm, y
max
= 22 mm;
– b = 310 mm +/- 1 mm, h = 360 mm +/- 1 mm.
 voor servicedeur SK5 horizontaal
–y
min
= 12,5 mm, y
max
= 26 mm;
– b = 360 mm +/- 1 mm, h = 310 mm +/- 1 mm.
De maat x ontstaat door de opstelling van het toilet. Let hierbij op de positie
van de servicedeur (sjabloon (3) en (4) op de verpakking).
b
x
h
y
b
h
y
x
verticaal
4
horizontaal
