User manual

NL
Technische beschrijving PerfectCharge
154
7.1 Aansluitingen en bedieningselementen

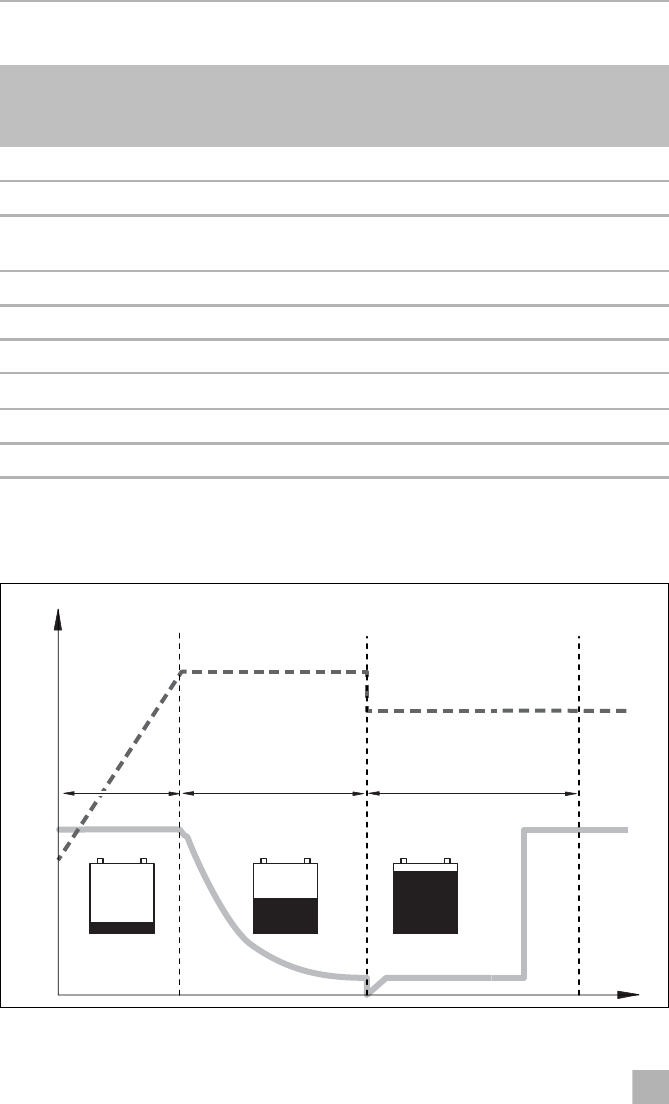

7.2 Acculaadfunctie
Naar de laadeigenschappen wordt verwezen als IU0U-eigenschappen.
Item in
afb. 1,
pagina 3
Beschrijving
1 Ingangsaansluitingen (+) van startaccu
2 Ingangsaansluitingen (–) van startaccu
3 Stuurkabel (I1) voor tuning van het voertuig met boordspanning (D+ of aan-
sluiting 15 (contact))
4 Weergave leddisplay
5 Stroomregeling (I2) ter begrenzing van de laadstroom tot 5 A
6 RJ11 aansluiting: Aansluiting van een temperatuursensor (accessoire)
7
DIP-switch, zie hoofdstuk „Laadomvormer afstellen” op pagina 159
8 Uitgangsaansluitingen (+) van de opbouwaccu
9 Uitgangsaansluitingen (–) van de opbouwaccu
U0 U
U
I
I
1
100 %
10 %
23
t
U/V
I/A
