Descripción técnica PerfectCharge
84
7.1 Conexiones y elementos de mando

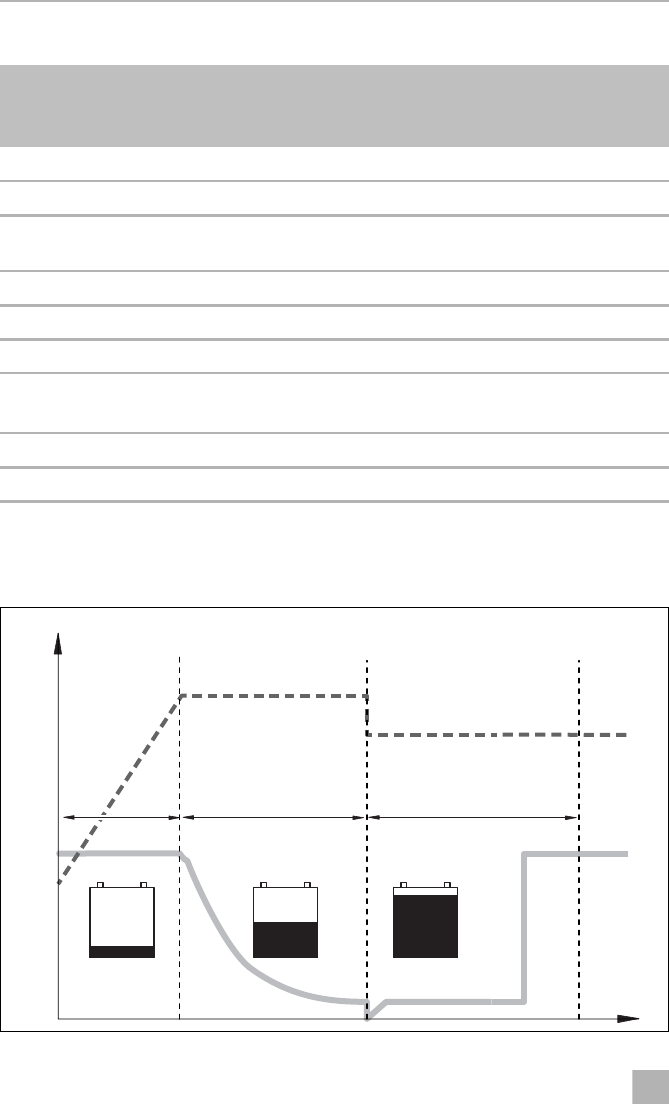

7.2 Función de carga de batería
La característica de carga se denomina característica IU0U.
Posición en
la fig. 1,
página 3
Descripción
1 Bornes de entrada (+) de batería de arranque
2 Bornes de entrada (–) de batería de arranque
3 Cable de control (I1) para encender el vehículo con tensión de a bordo (D+
o borne 15 (encendido))
4 Indicación en la pantalla LED
5 Regulación de potencia (I2) para limitar la corriente de carga a 5 A
6 Terminal RJ11: Conexión de un sensor de temperatura (accesorio)
7
Interruptor dip, véase capítulo “Ajuste del transformador de carga”
en la página 89
8 Bornes de salida (+) a la batería de carrocería
9 Bornes de salida (–) a la batería de carrocería
U0 U
U
I
I
1
100 %
10 %
23
t
U/V
I/A
