PerfectCharge Description technique
61
7.1 Raccords et éléments de commande
7.2 Fonction charge de batterie

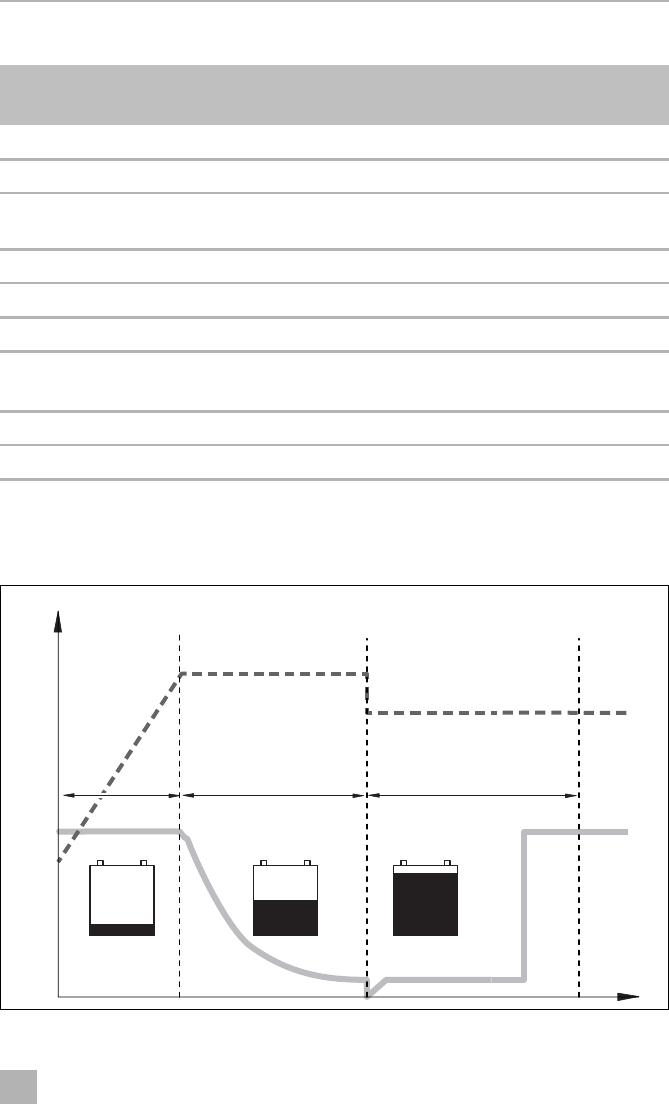

Les caractéristiques de charge sont appelées caractéristiques IU0U.
Position dans
fig. 1, page 3
Description
1 Bornes d'entrée (+) de la batterie de démarrage
2 Bornes d'entrée (–) de la batterie de démarrage
3 Câble de commande (I1) pour l'allumage du véhicule avec tension de
bord (D+ ou borne 15 (allumage))
4 Affichage écran LED
5 Régulation de puissance (I2) pour limiter le courant de charge à 5 A
6 Borne RJ11 : Connexion d'un capteur de température (accessoire)
7
Commutateur DIP, voir chapitre « Ajuster le convertisseur de
charge », page 66
8 Bornes de sortie (+) à la batterie du corps
9 Bornes de sortie (–) à la batterie du corps
U0 U
U
I
I
1
100 %
10 %
23
t
U/V
I/A
