Műszaki leírás PerfectCharge
358
7.1 Csatlakozók és kezelőelemek
7.2 Akkumulátortöltő funkció

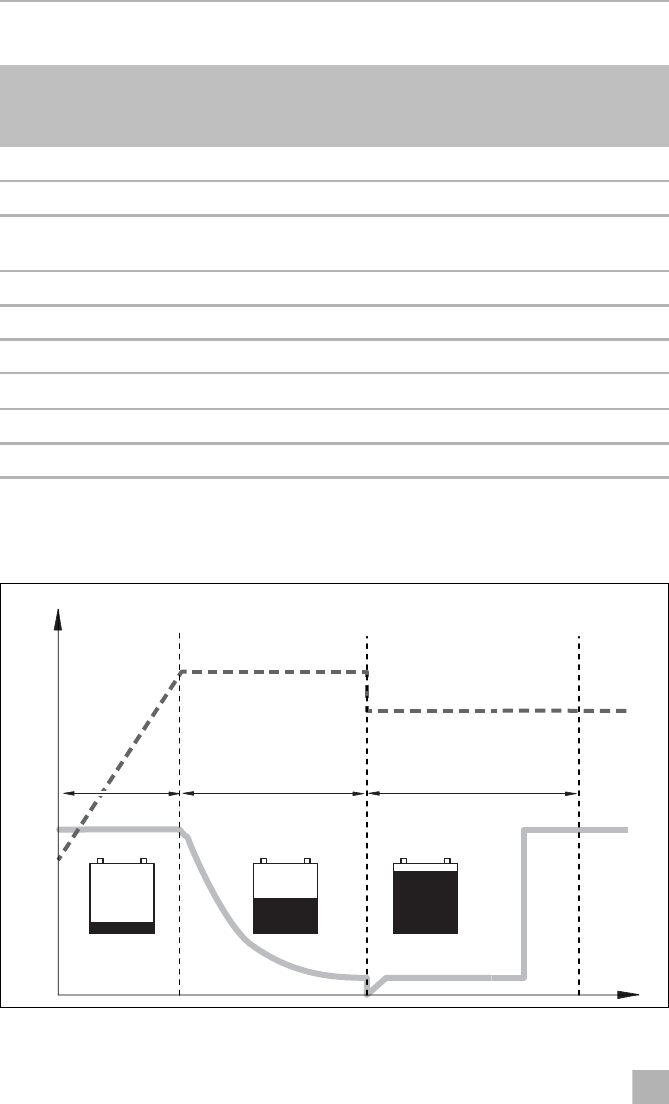

A töltési karakterisztikára IU0U-jelleggörbeként hivatkozunk.
Pozíció itt:
1.ábra,
3. oldal
Megnevezés
1 Az indítóakkumulátor bementi kapcsai (+)
2 Az indítóakkumulátor bementi kapcsai (–)
3 Vezérlőkábel (I1) a jármű fedélzeti feszültséggel történő elindításához (D+
vagy 15. terminál (gyújtás))
4 LED-kijelző
5 A teljesítményszabályozás (I2) 5 A-re korlátozza a töltőáram erősségét
6 RJ11 kapocs: Hőérzékelő csatlakozója (tartozék)
7
DIP-kapcsoló, lásd: „A töltésátalakító beállítása” fej., 363. oldal
8 Kimeneti kapcsok (+) a beépített akkumulátorhoz
9 Kimeneti kapcsok (–) a beépített akkumulátorhoz
U0 U
U
I
I
1
100 %
10 %
23
t
U/V
I/A
