7.1 Prípojky a ovládacie prvky
7.2 Funkcia nabíjania batérií

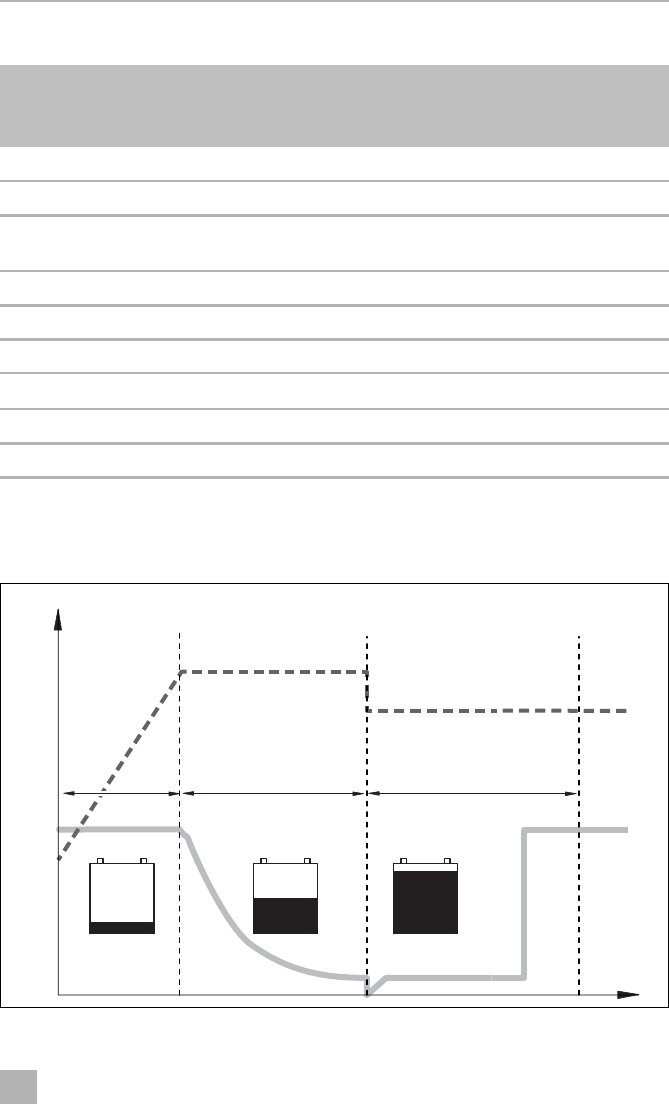

Charakteristika nabíjania sa označuje ako IU0U charakteristika.
Položka
vobr.1,
strane 3
Označenie
1 Vstupné svorky (+) štartovacej batérie
2 Vstupné svorky (–) štartovacej batérie
3 Riadiaci kábel (l1) pre štartovanie vozidla s palubným napätím (D+ alebo
svorka 15) (zapaľovanie))
4 Indikátor LED displeja
5 Regulácia prúdu (l2) na obmedzenie nabíjacieho prúdu na 5 A
6 Svorka RJ11: Pripojenei snímača teploty (príslušenstvo)
7
Spínač DIP, pozri kap. „Nastavenie meniča nabíjania“ na strane 318
8 Výstupné svorky (+) k batérii konštrukcie
9 Výstupné svorky (–) k batérii konštrukcie
U0 U
U
I
I
1
100 %
10 %
23
t
U/V
I/A
