User manual

FI
Tekninen kuvaus PerfectCharge
242
7.1 Liitännät ja käyttölaitteet
7.2 Akkulaturitoiminto

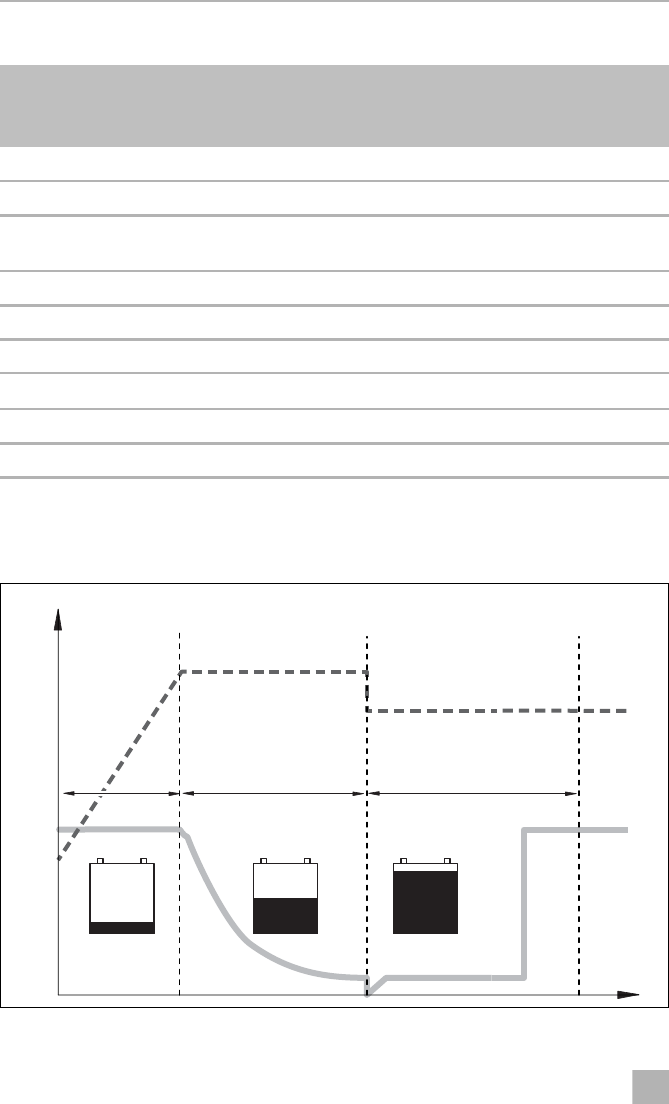

Latauskäyrää nimitetään IU0U-ominaiskäyräksi.
Kohta,
kuva 1,
sivulla 3
Kuvaus
1 Käynnistysakun tuloliitännät (+)
2 Käynnistysakun lähtöliitännät (–)
3 Ohjausjohto (I1) ajoneuvon käynnistämiseen ajoneuvon omalla jännitteellä
(D+ tai liitin 15 (sytytys))
4 Ilmoitus LED-näytössä
5 Virransäätö (I2) latausvirran rajoittamiseksi arvoon 5 A
6 Liitin RJ11: Lämpötila-anturin liitäntä (lisävaruste)
7
Dip-kytkin, ks. kap. ”Latausmuuntimen säätäminen” sivulla 247
8 Lähtöliittimet (+) päällirakenteen akkuun
9 Lähtöliittimet (–) päällirakenteen akkuun
U0 U
U
I
I
1
100 %
10 %
23
t
U/V
I/A
