Teknisk beskrivning PerfectCharge
198
7.1 Anslutningar och reglage

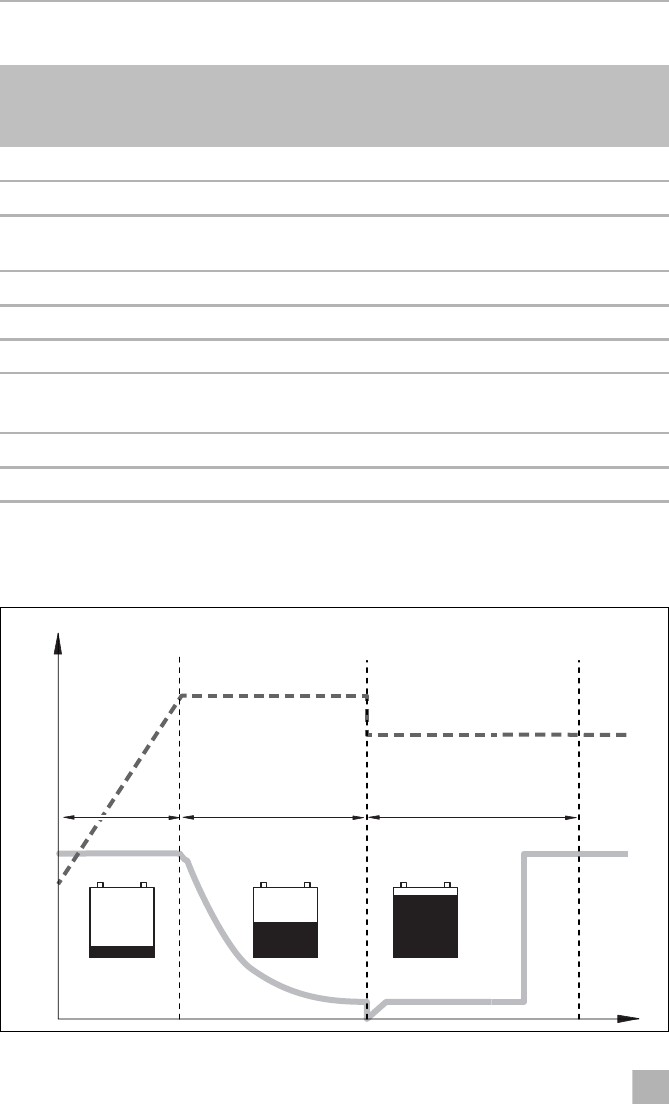

7.2 Batteriladdningsfunktion
Laddningsegenskaperna kallas även IU0U-egenskaper.
Position på
bild 1,
sida 3
Beskrivning
1 Ingångsplintar (+) på startbatteri
2 Ingångsplintar (–) på startbatteri
3 Styrkabel (I1) för inställning av fordonets spänning (D+ eller
plint 15 (tändning))
4 Indikering LED-display
5 Effektregulator (I2) för att begränsa laddströmmen till 5 A
6 RJ11-plint: Anslutning av en temperaturgivare (tillbehör)
7
Dip-switch, se kapitel ”Justera laddningsomvandlaren” på
sidan 203
8 Utgående plintar (+) till fordonets batteri
9 Utgående plintar (–) till fordonets batteri
U0 U
U
I
I
1
100 %
10 %
23
t
U/V
I/A
