PerfectCharge Descrição técnica
107
7.1 Conexões e elementos de comando

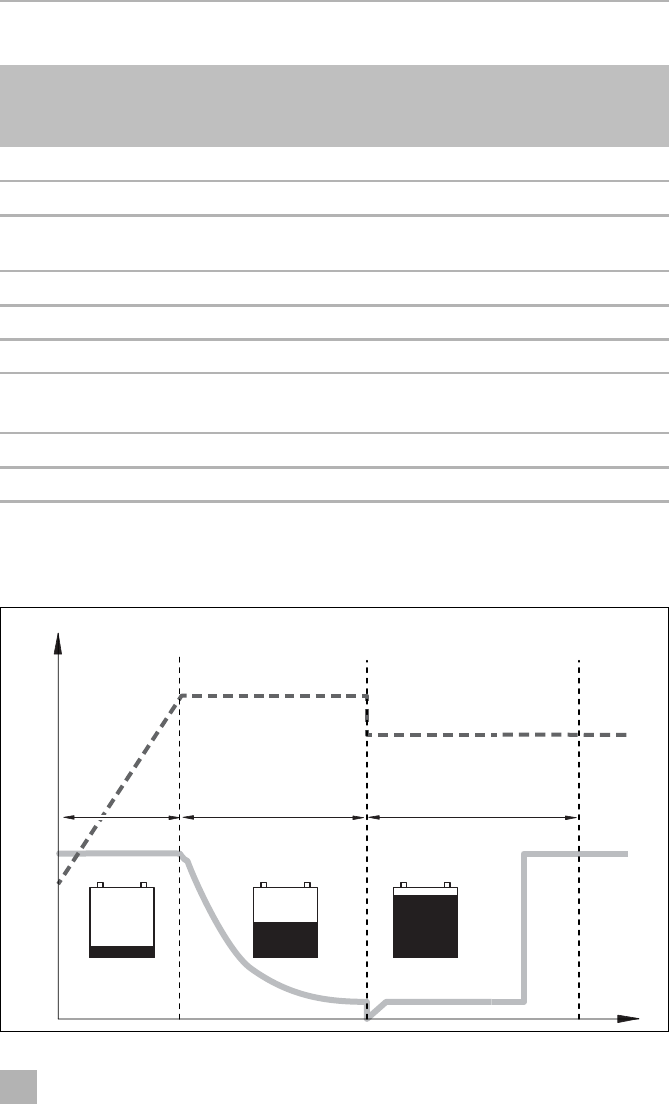

7.2 Função de carregamento da bateria
As características de carga são designadas de características IU0U.
Posição na
fig. 1,
página 3
Designação
1 Bornes de entrada (+) da bateria de arranque
2 Bornes de entrada (–) da bateria de arranque
3 Cabo de controlo (I1) para ligar o veículo com a tensão de bordo (D+ ou
borne 15 (ignição))
4 Indicação LED
5 Regulação da energia (I2) para limitar a corrente de carga a 5 A
6 Borne RJ11: conexão de um sensor de temperatura (acessório)
7
Interruptor DIP, ver capítulo “Ajuste do conversor de carga” na
página 112
8 Bornes de saída (+) para a bateria de carroçaria
9 Bornes de saída (–) para a bateria de carroçaria
U0 U
U
I
I
1
100 %
10 %
23
t
U/V
I/A
