Présentation du produit
Mavic Pro
Guide de l'utilisateur
8
© 2017 DJI Tous droits réservés.

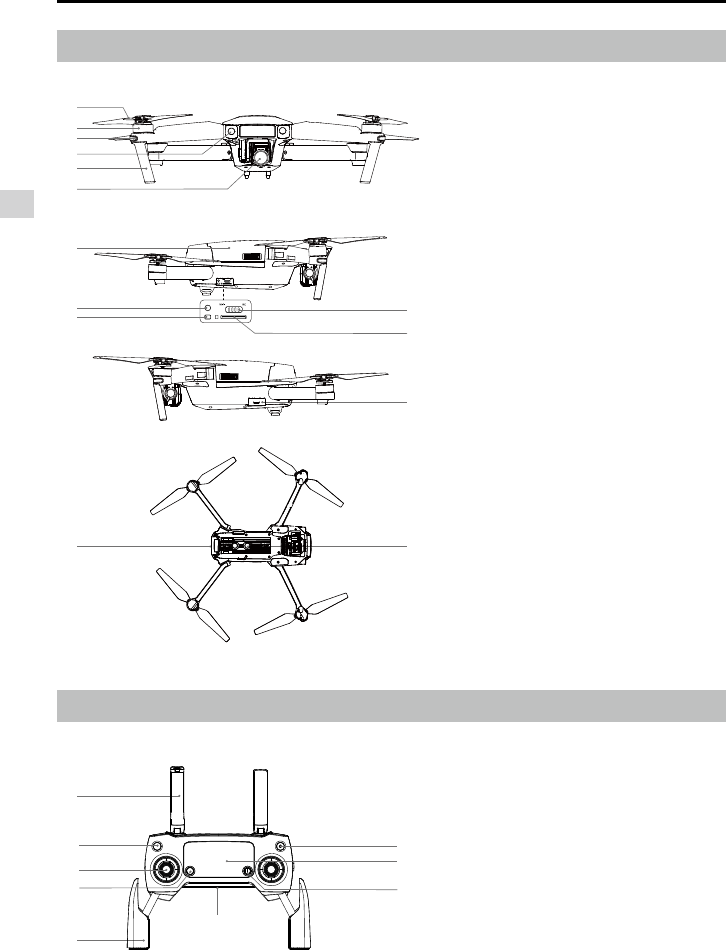

Schéma de l'appareil
Schéma de la radiocommande
1. Hélice
2. Moteur
3. LED avant
4. Système optique avant
5. Train d'atterrissage
(avec antennes intégrées)
6. Nacelle et caméra
7. Batterie de Vol Intelligente
8. Bouton d’appairage
9. Voyant d'état de l'appairage
10. Logement de carte Micro-SD
11. Commutateur de mode de contrôle
12. Port Micro USB
13. Voyant d'état de l'appareil
14. Système optique inférieur
1
3
5
4
2
8
9
6
7
1. Antennes
Transmet les signaux vidéo et de
contrôle de l'appareil.
2. Bouton RTH
Maintenez ce bouton enfoncé pour
activer la fonction RTH (Return to
Home). Appuyez à nouveau pour
annuler la procédure RTH.
3. Bouton d'alimentation
Permet d'allumer ou d'éteindre la
radiocommande.
4. Manche de contrôle
Contrôle l'orientation et les
mouvements de l'appareil.
1
2
3
4
5
6
7
11
10
12
1413
9
8
