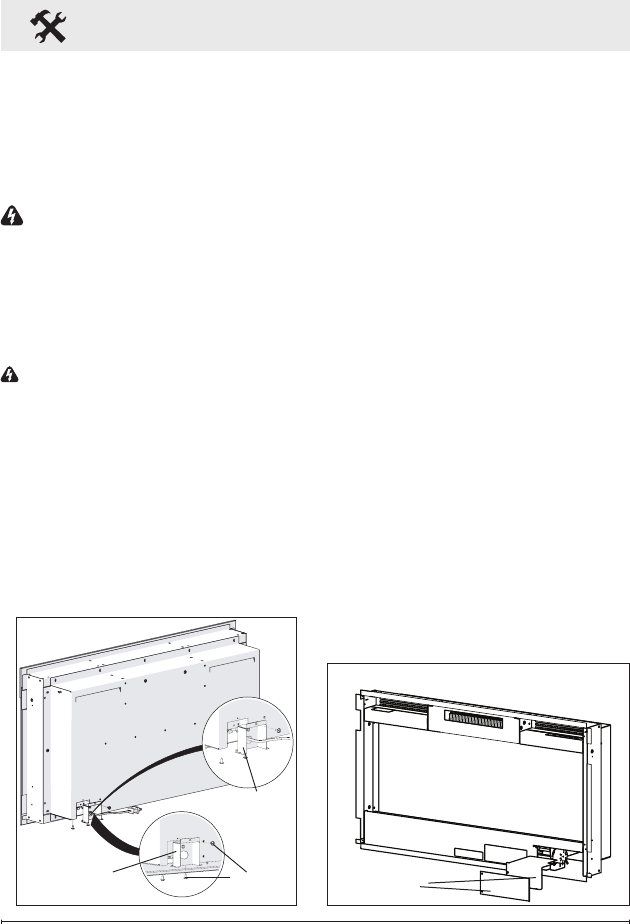

Figure 3
Figure 4
Couvre pour
accès de l
Support pour
l'installation
raccordement xe
Vis
Montage
des panneaux
électriques
Installation du foyer
Installation câblée
Le foyer est livré avec une che à
trois broches pour faciliter le bran-
chement. Il est également possible
d'e󰀨ectuer une installation câblée.
AVERTISSEMENT : Ne pas tenter
d'installer de nouvelles prises ni de
nouveaux circuits électriques soi-
même. Pour minimiser les risques
d’incendie, de choc électrique et de
blessure, toujours faire appel à un
électricien certié.
AVERTISSEMENT : S'assurer que
l'alimentation électrique du circuit
auquel brancher le foyer est cou-
pée tout au long de l'installation.
1. Retirer délicatement le support du
cordon électrique au dos du foyer
en dévissant les trois vis. (Figure 3)
2. Retirer les deux panneaux des ls
électriques à l'avant de l'appareil
pour accéder aux connexions.
(Figure 4)
3. Extraire les ls et les connecteurs
par l'ouverture arrière.
4. Dévisser les trois connecteurs à
l'intérieur du co󰀨ret de branche-
ment et séparer les ls.
5. Installer le support de câblage
fourni (avec orice pour l de 1/2
po) dans le foyer. (Figure 3)
6. En laissant un jeu minimal de 3 po
(7,6 cm), faire passer les ls d'ali-
mentation électrique dans l'orice
du panneau électrique et les xer
avec un serre-câble (non inclus).
7. Raccorder le l noir (L) de
l’appareil à la source d’alimenta-
tion électrique à l'aide d'un des
connecteurs retirés à l'étape 4.
8. Raccorder le l bleus et le l blanc
(N) de l'appareil au l neutre de
la source d’alimentation à l'aide
du deuxième connecteur retiré à
l'étape 4.
9. Raccorder le l vert (G) de
l'appareil au l terre de la source
