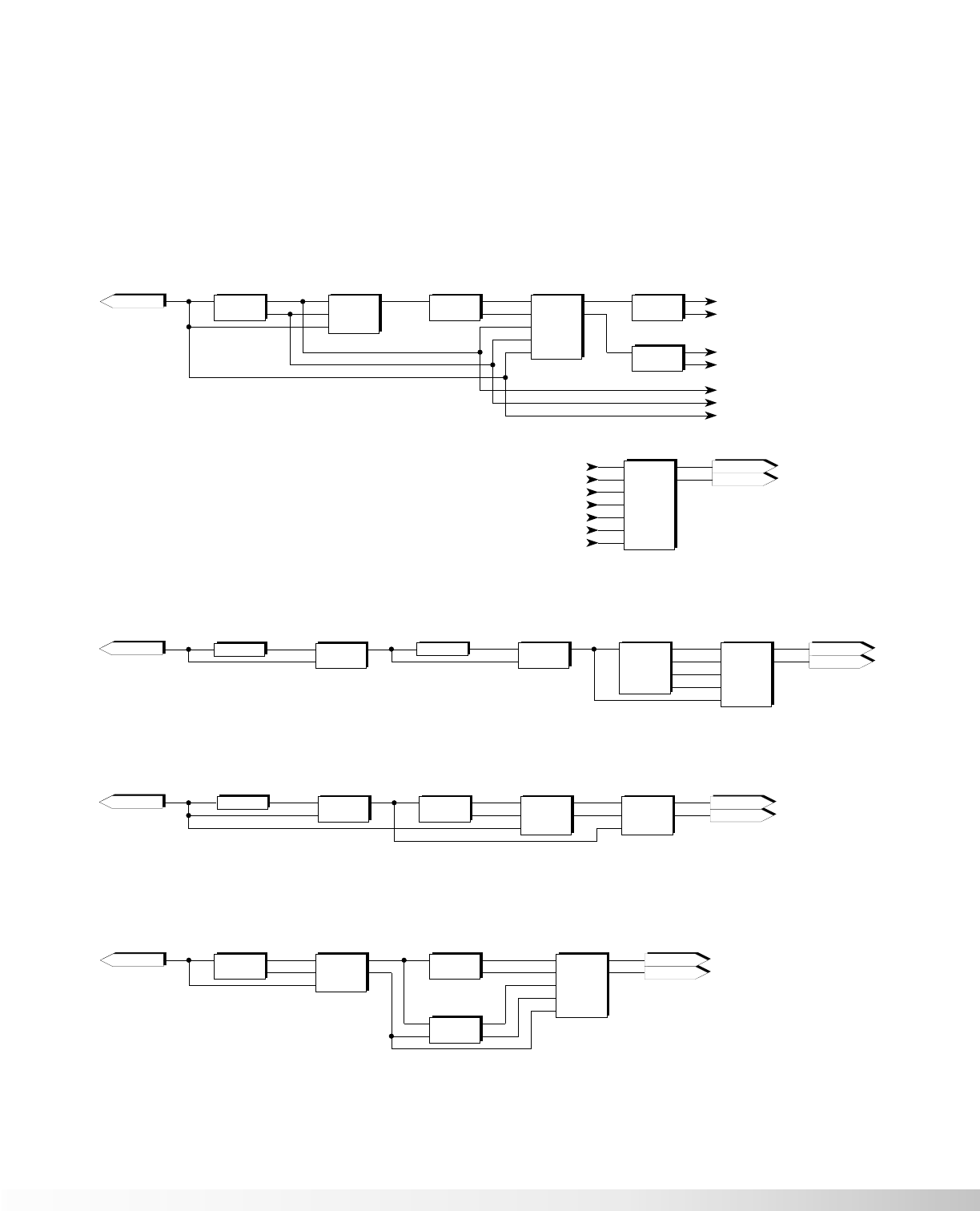

Algorithm #6
DCho -> 2TDly -> 2 Pans
7 x 2
Stereo 7 x 2 Mixer
Inp 1
Inp 2
Inp 3
Inp 4
Inp 5
Inp 6
In 1
In 2
In 3
In 4
In 5
In 6
Out 1
Out 2
Out L
Out R
Inp 7
In 7
Algorithm #7
Cho -> Pch -> 4TDly
RIGHT MAIN
LEFT MAIN
5 x 2
Stereo 5 x 2 Mixer
Out 1
Inp 1
Inp 2
Out 2
Inp 3
Inp 4
Inp 5
In 1
In 2
In 3
In 4
In 5
Out L
Out R
Pch
Mono Pitch Shift
Inp 1
Out 1
4TDly2
4-Tap Delay 1.4
Inp 1
Out 3
Out 4
Out 2
Out 1
Tap 2
Tap 3
Tap 1
Tap 4
2 x 1 B
Mono 2 x 1 Mixer
Out 1
Inp 1
Inp 2
Algorithm #8
Dly -> Revrb -> SDuc
Inp 1
Out 1
Dly
Mono Delay 1
RIGHT MAIN
LEFT MAIN
Algorithm #9
DCho -> 2TDly/STrem
RIGHT MAIN
LEFT MAIN
INPUT
DCho
Dual Chorus
Inp 1
Out 1
Out 2
Cho 1
Cho 2
5 x 2
Stereo 5 x 2 Mixer
Out 1
Inp 1
Inp 2
Out 2
Inp 3
Inp 4
Inp 5
In 1
In 2
In 3
In 4
In 5
Out L
Out R
3 x 1
Mono 3 x 1 Mixer
Out 1
Inp 1
Inp 2
Inp 3
Inp 1
Out 1
Pan B
Auto Panner
Out 2
Inp 1
Out 1
2TDly
2-Tap Delay 1.4
Out 2
Tap 1
Tap 2
Inp 1
Out 1
Pan A
Auto Panner
Out 2
2 x 1 A
Mono 2 x 1 Mixer
Out 1
Inp 1
Inp 2
2 x 1
Mono 2 x 1 Mixer
Out 1
Inp 1
Inp 2
INPUT
INPUT
Cho
Mono Chorus
Inp 1
Out 1
Out 2
MVRB
MFX Reverb
Inp 1
Out 1
3 x 2
Stereo 3 x 2 Mixer
Out 1
Inp 1
Inp 2
Out 2
Out L
Out R
In 1
In 2
Inp 3
In 3
SDuc
Stereo Ducker
Out 1
Inp 1
Inp 2
Out 2
Inp 3
Inp 1
Out 1
2TDly
2-Tap Delay 1.4
Out 2
Tap 1
Tap 2
STrm
Stereo Tremolo
Inp 1
Out 1
Inp 2
Out 2
5 x 2
Stereo 5 x 2 Mixer
Out 1
Inp 1
Inp 2
Out 2
Inp 3
Inp 4
Inp 5
In 1
In 2
In 3
In 4
In 5
Out L
Out R
INPUT
DCho
Dual Chorus
Inp 1
Out 1
Out 2
Cho 1
Cho 2
3 x 2
Stereo 3 x 2 Mixer
Out 1
Inp 1
Inp 2
Out 2
Out L
Out R
In 1
In 2
Inp 3
In 3
