Figure 10: Antenna VSWR measurements
4.12.1.1 Radiation diagrams
Gain calculations were performed. The maximum gain was measured at 2.225 dBi. See Table 7.
Table 7: Far field antenna parameters @ 2.44 GHz
Parameter Value
Frequency 2.44 GHz
Radiation efficiency -1.882 dB
Total efficiency -6.662 dB
Directivity 2.225 dBi

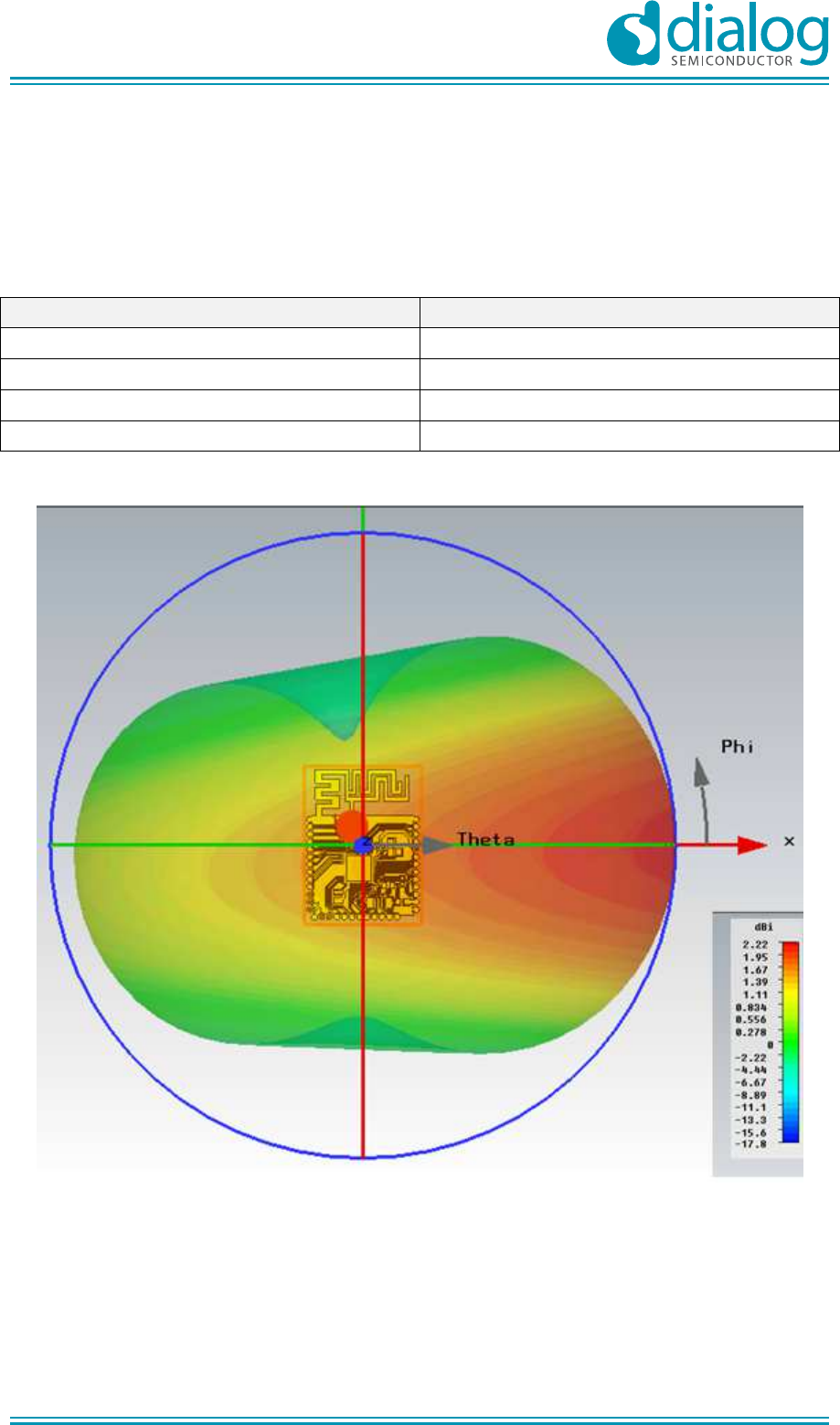

Figure 11: Far field antenna directivity @ 2.44 GHz
