User's Manual

UM-B-036
DA14580 Antenna module for QFN48 package
User manual
Revision 2.0
10
-
Dec
-
2014
CFR0012-00 Rev 1 15 of 34 © 2014
Dialog Semiconductor

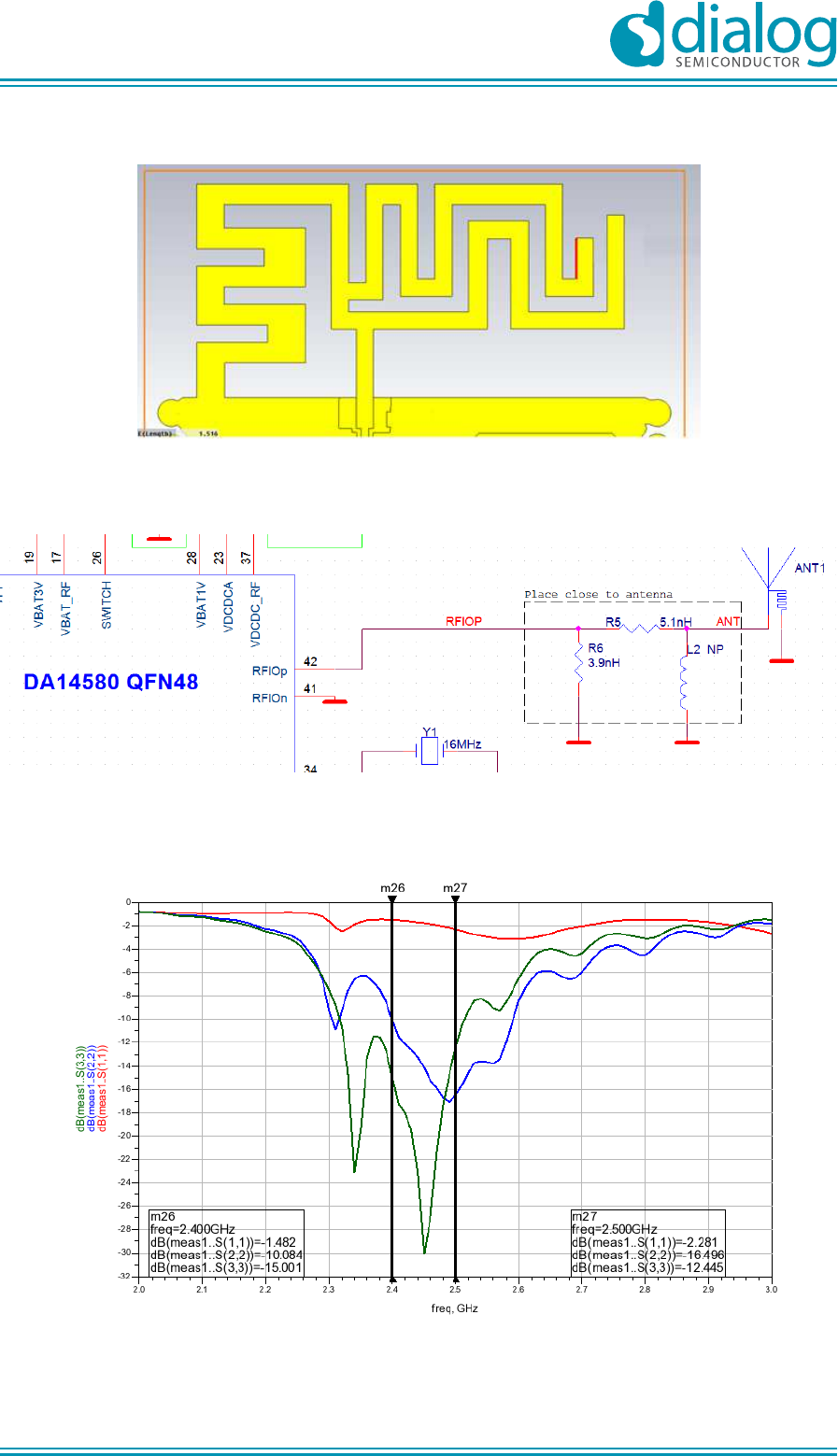

Figure 8: Antenna geometry
Figure 9: Matching network: R5 (5.1 nH) and R6 (3.9 nH)
Red: no matching
Blue: R5 = 4.7 nH, R6 = 3.9 nH
Green: R5 = 5.1 nH, R6 = 3.9 nH
