Elektrische Anlage
9
101Caravan - 14-09 - DE
9.9.2 230-V-Sicherung
Ein Fehlerstromschutzschalter (Bild 93,1) sichert das 230-V-Bordnetz ab.
Der Fehlerstromschutzschalter ist in das Netzgerät integriert.
9.10 Anschluss an Zugfahrzeug
9.10.1 Anschluss-Schema dreizehnpoliger Stecker

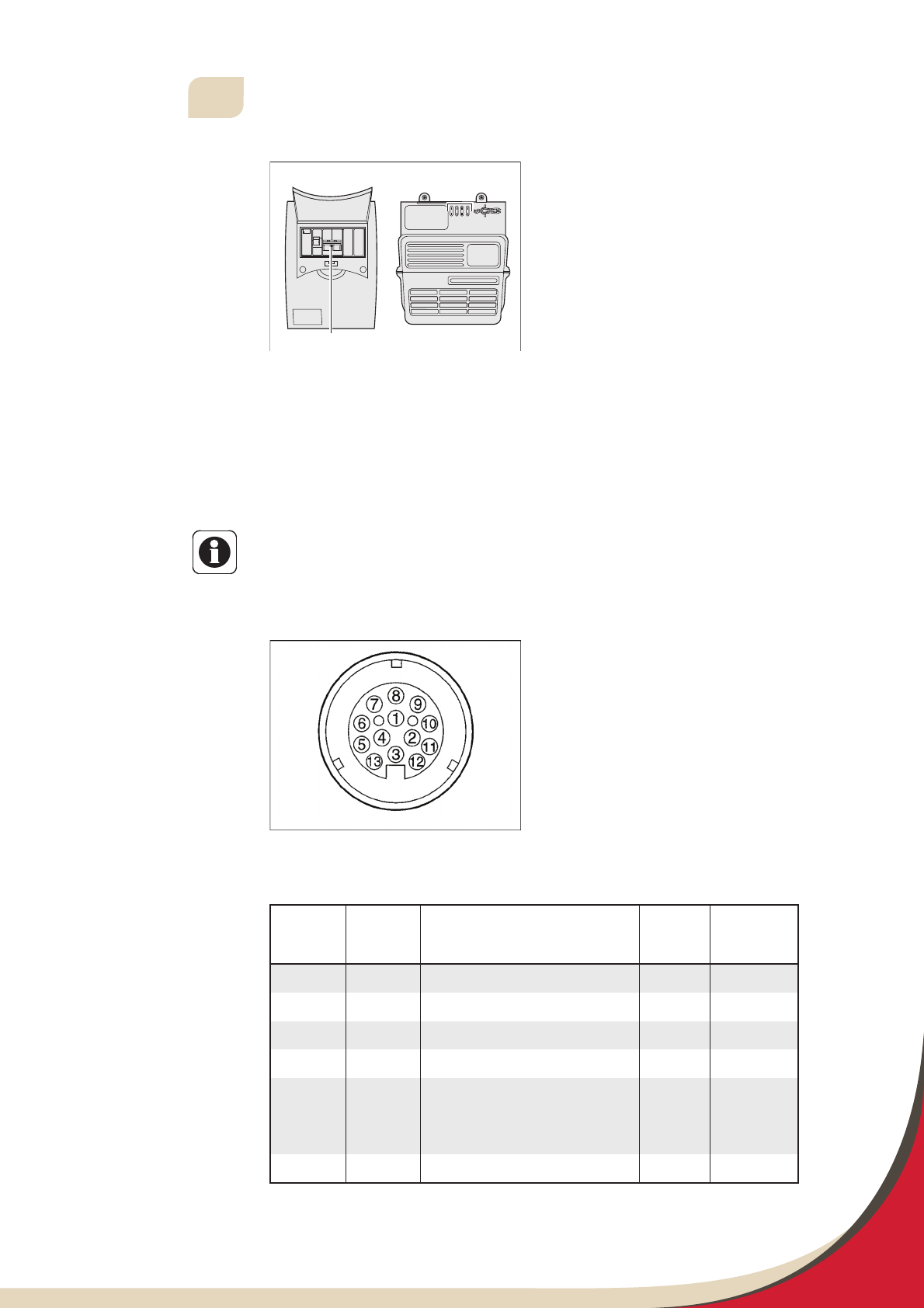

Bild 93 Fehlerstromschutzschalter
1
Z Die Farben der Anschlusskabel für den Anschluss an die Steckdose des Zugfahr-
zeugs notieren. Ein eventuell erforderlich werdender Neuanschluss wird damit
wesentlich erleichtert.
Z Zum Anschließen des dreizehnpoligen Steckers an eine siebenpolige Steck-
dose ein Adapterstück verwenden (im Handel erhältlich).
Bild 94 Sicht auf Steckdose Zugfahrzeug
(dreizehnpoliges System Jaeger
nach DIN EN 1648-1)
Kontakt-
nr.
DIN-Be-
zeich-
nung
Funktion Kabel-
farbe
Leitungs-
quer-
schnitt
Anschluss-Schema
1 L Fahrtrichtungsanzeiger, links gelb
1,5 mm
2
2 54 G Nebelschlussleuchte blau
1,5 mm
2
3
1)
31 Masse (Kontakte 1, 2, 4 - 8) weiß
2,5 mm
2
4 R Fahrtrichtungsanzeiger, rechts grün
1,5 mm
2
5 58 R rechte Schlussleuchte, Umriss-
leuchte, Begrenzungsleuchte,
Markierungsleuchte, Kennzei-
chenbeleuchtung
braun
1,5 mm
2
6 54 Bremsleuchten rot
1,5 mm
2
