Technical data

218

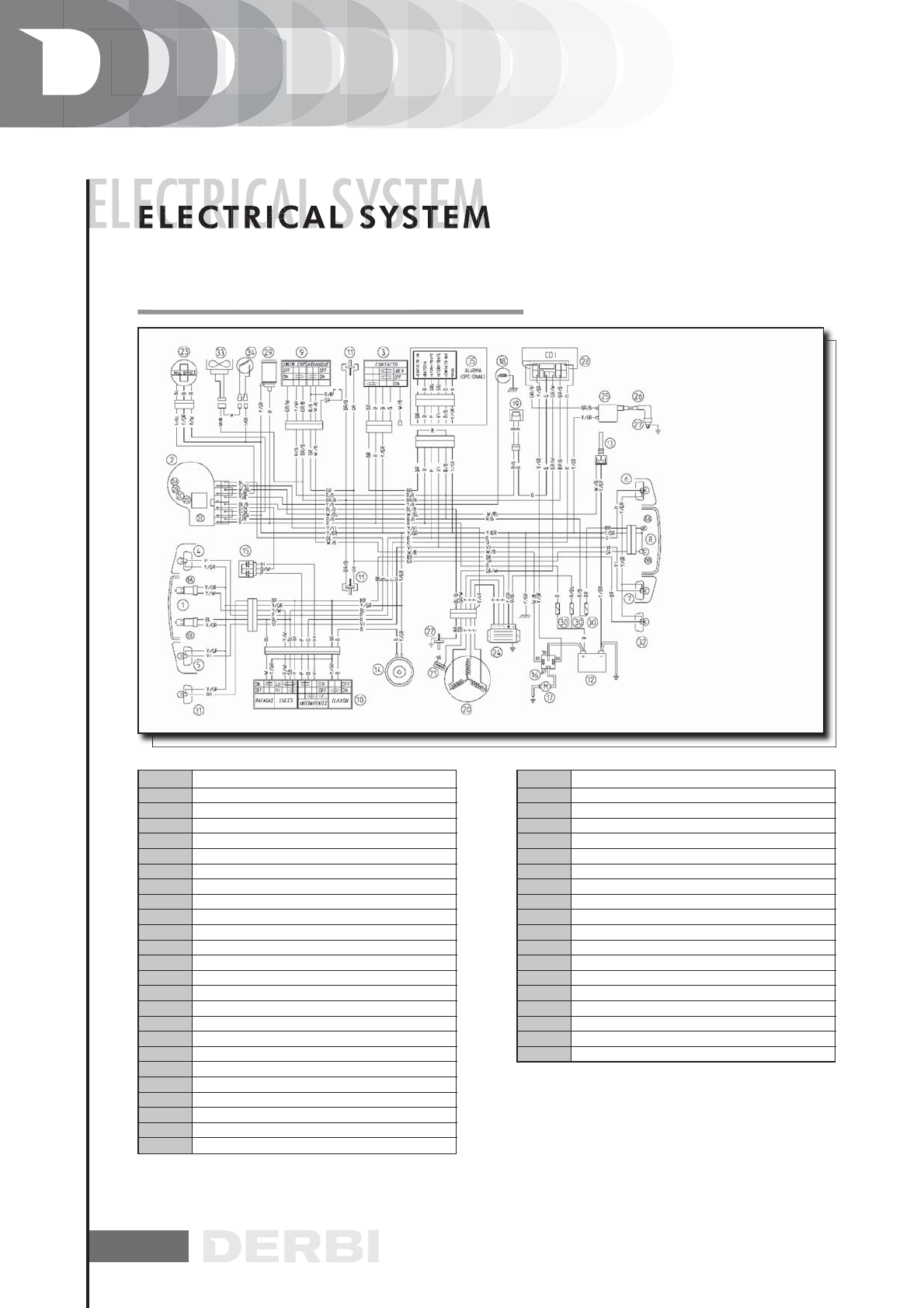

ELECTRICAL SYSTEM GP1 125-250
CC S
S
G 550
O - Orange
GR - Green
B - Black
BR - Brown
W - White
G - Gray
Y - Yellow
BL - Blue
R - Red
P - Pink
VI - Violet
SBL- Sky blue
Headlamp assembly
Right headlight 12V 55W/H11
Left high beam headlight 12V 55W/H11
Speedometer
Led water temperature indicator
Led oil indicator
Led fuel indicator
Led high beam indicator
Led turn signal indicator
Ignition switch
Front right turn signal light 12V 10W (Orange)
Front left turn signal light 12V 10W (Orange)
Rear right turn signal light 12V 10W (Orange)
Rear rleft turn signal light 12V 10W (Orange)
Headlight pilot
Pilot light 12V 2,3W
Stop light 12V 16W
Engine stop A-E switch
Lights-turn indicat.-horn and high beam switch
Stoplight switch
Battery 12V 12Ah
Fuel sensor
Horn
Diode box
Starter relay 12V 80Amp
1
1A
1B
2
2A
2B
2C
2D
2E
3
4
5
6
7
8
8A
8B
9
10
11
12
13
14
15
16
Starter motor
Temperature thermoresistenace
Electric choke
Electronic magneto
Pick-up
Oil lever sensor
Unit drive (Hall effect)
Regulator 12V AC-DC
Electronic converter A.T.
Spark plug anti-radio interference
Spark plug
Electronic ignition device - CDI
Mobil phone connector
Fuse 15 Amp
Position bulb 12V 2,3W
Licence plate light 12V 5W
Ventilator
Thermocontact ventilator
Alarm (optional)
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
