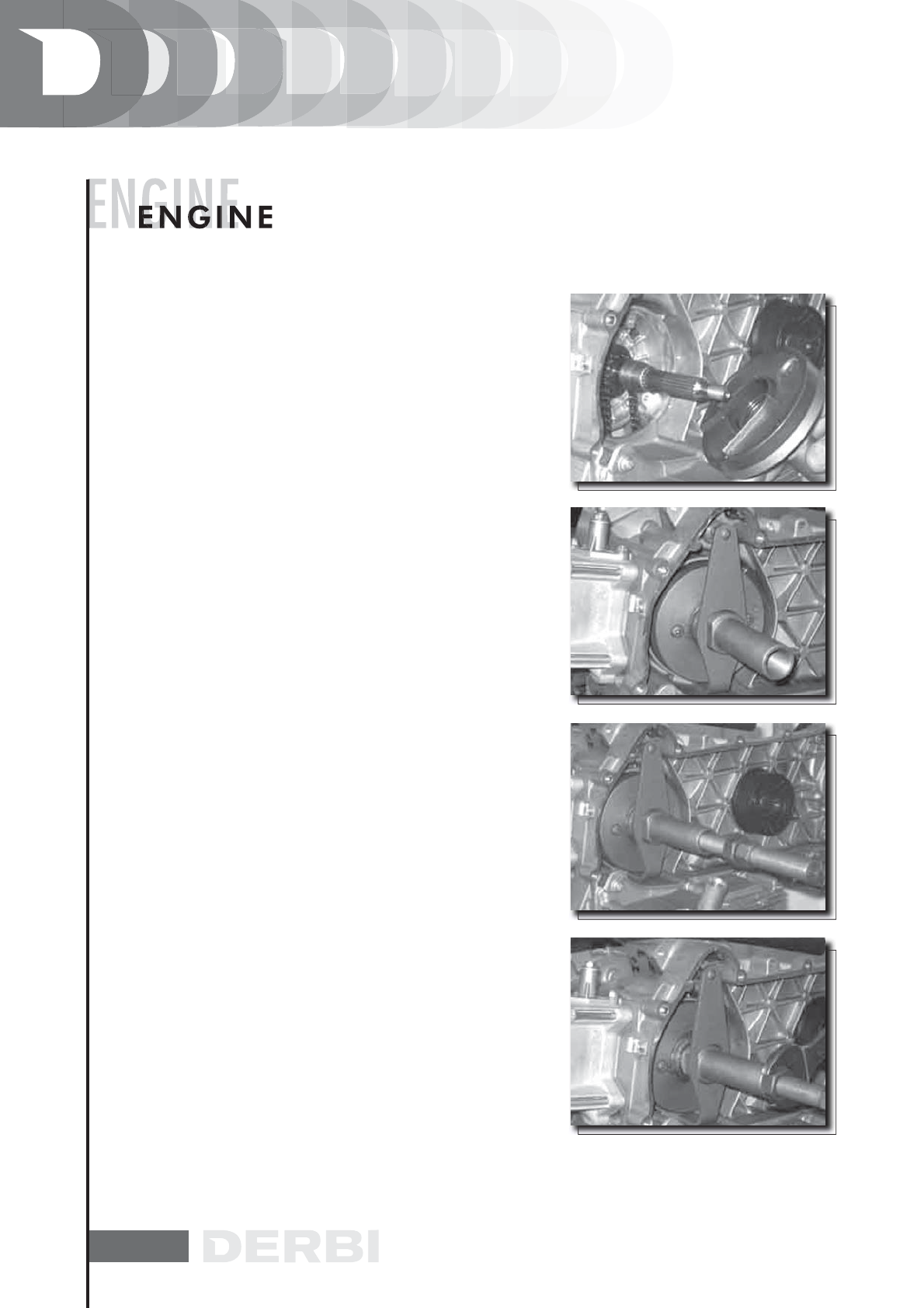

- Place the cover on the engine crankcase, apply the three
screws with copper washers and install the cover into its seat
by the three screws.
- Tighten the 3 screws at the prescribed torque.
CAUTION
DO NOT LUBRICATE THE SURFACE KEYED ON THE ENGINE
CRANKCASE.
CAUTION
ORIENTATE THE OIL GUARD BY POSITIONING THE CHAIN
HOUSING CHANNEL FACING DOWNWARDS. WHEN THE
POSITION IS REACHED, DO NOT RETRACT THE OIL GUARD.
FAILURE TO COMPLY WITH THIS RULE CAN CAUSE A WRONG
POSITIONING OF THE OIL GUARD SHEATH.
CAUTION
FAILURE TO COMPLY WITH THIS ASSEMBLY PROCEDURE CAN
SERIOUSLY DAMAGE THE ENGINE DUE TO THE WRONG TEN-
SIONING OF THE OIL PUMP CONTROL CHAIN.
Specific tooling
020622Y Transmission-side oil guard punch
