DEUTSCH

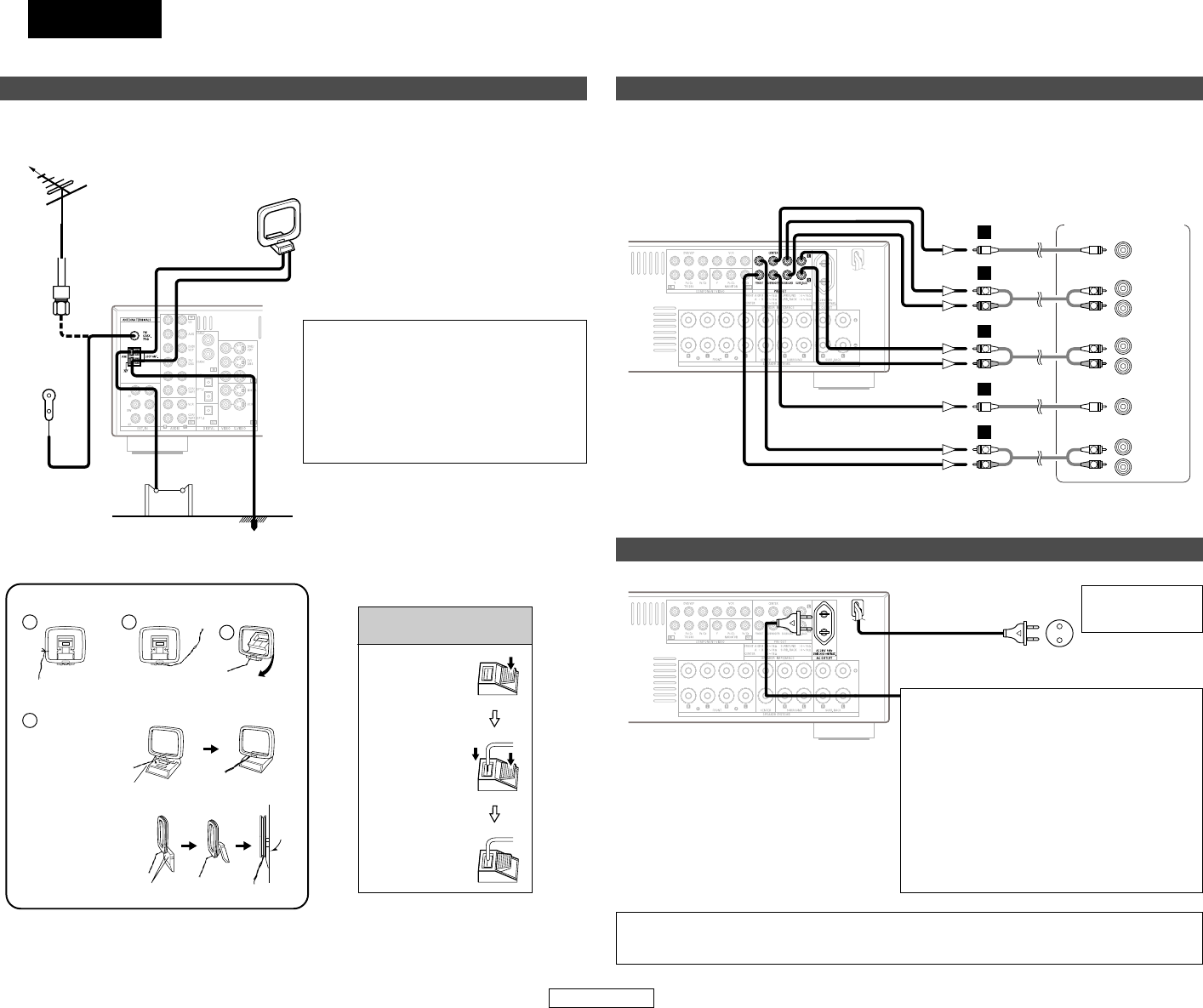

Anschluss anderer Quellen Anschluss anderer Quellen
DEUTSCH
1
4
2
3
2 MW-Rahmenantennenbaugruppe
Schließen Sie dies an die
MW-Antennenanschlüsse an.
Entfernen Sie den
Plastikbinder und ziehen
Sie die Verbindungsleitung
auseinander.
Biegen Sie in
Gegenrichtung.
a. Mit der Antenne nach
oben auf eine ebene
Fläche stellen.
b. Montage der Antenne
an der Wand.
Befestigen
Mithilfe der Installationsbohrungen an der Wand, usw. befestigen.
Anschluss der MW-
Antennen
1. Drücken Sie den
Hebel.
2.
Führen Sie die
Antennenleitung
ein.
3. Lassen Sie den
Hebel wieder
los.
Ein UKW-Antennenkabelstecker kann direkt angeschlossen werden.
Anschluss der Antennenanschlüsse
Anschluss des Netzkabels
230 V Wechselstrom,
50 Hz
Wechselstrom-
Netzsteckdosen
(Wand)
HINWEIS:
• Schließen Sie nur Audiogeräte an die AC OUTLET-Anschlüsse an. Verwenden Sie diese Anschlüsse
nicht zum Anschluss von Haartrocknern, Fernsehgeräten oder anderen elektronischen Geräten.
AC OUTLET
•SWITCHED (symmetrisch)
(Gesamtkapazität–100 W)
Die Spannung zu diesen Ausgängen wird in
Verbindung mit dem POWER-Schalter am
Hauptgerät ein- und ausgeschaltet und wenn
der Strom mit der Fernbedienung aktiviert
oder Bereitschaft geschaltet wird.
Wenn die Spannung dieses Gerätes in
Bereitschaft ist, werden diese Ausgänge nicht
mit Strom versorgt. Schließen Sie niemals
Geräte an, deren Gesamtkapazität 100 W
übersteigt.
• Benutzen Sie diese Anschlüsse, wenn Sie die Leistung der vorderen, mittleren, der Surround-
und Surround-Rücktonkanäle durch Anschluss eines/mehrerer Leistungsverstärker(s) steigern
möchten. An diese Anschlüsse können auch elektrisch betriebene Lautsprecher angeschlossen
werden.
• Schließen Sie, wenn Sie nur einen Surround-Rücklautsprecher verwenden, diesen an den linken
Kanal an.
Anschluss der Vorverstärker-Ausgangsanschlüsse
Power amplifier
R
SURROUND
BACK
L
R
SURROUND
L
R
FRONT
L
CENTER
SUB-
WOOFER
R
L
R
L
B
A
B
A
R
L
R
L
R
L
R
L
A
Leistungsverstärker
Ausrichtung auf den Sender
75 Ω/Ohm-
KOAX-
Kabel
UKW-Antenne
UKW-
Zimmerantenne
(Lieferumfang)
MW-Rahmenantenne
(Lieferumfang)
MW-Außenantenne Erdanschluss
HINWEIS:
• Schließen nicht zwei UKW-Antennen
gleichzeitig an.
• Selbst wenn eine externe MW-Antenne
angeschlossen ist, entfernen Sie nicht die
MW-Rahmenantenne.
•Stellen Sie sicher, dass keine blanken
Antennenanschlussdrähte die Metallteile
des Anschlussfeldes berühren.
