AUGMENTER LA CAPACITÉ DE LA COUPE
Cette scie est conçue pour accepter des coupes de grande
capacité allant jusqu’à (2 po x 16 po). Afin de pouvoir effectuer
ces coupes, vous devez configurer votre scie adéquatement.
N’utilisez pas une planche de table
auxiliaire qui ne peut pas supporter toute la pièce pendant la
coupe.

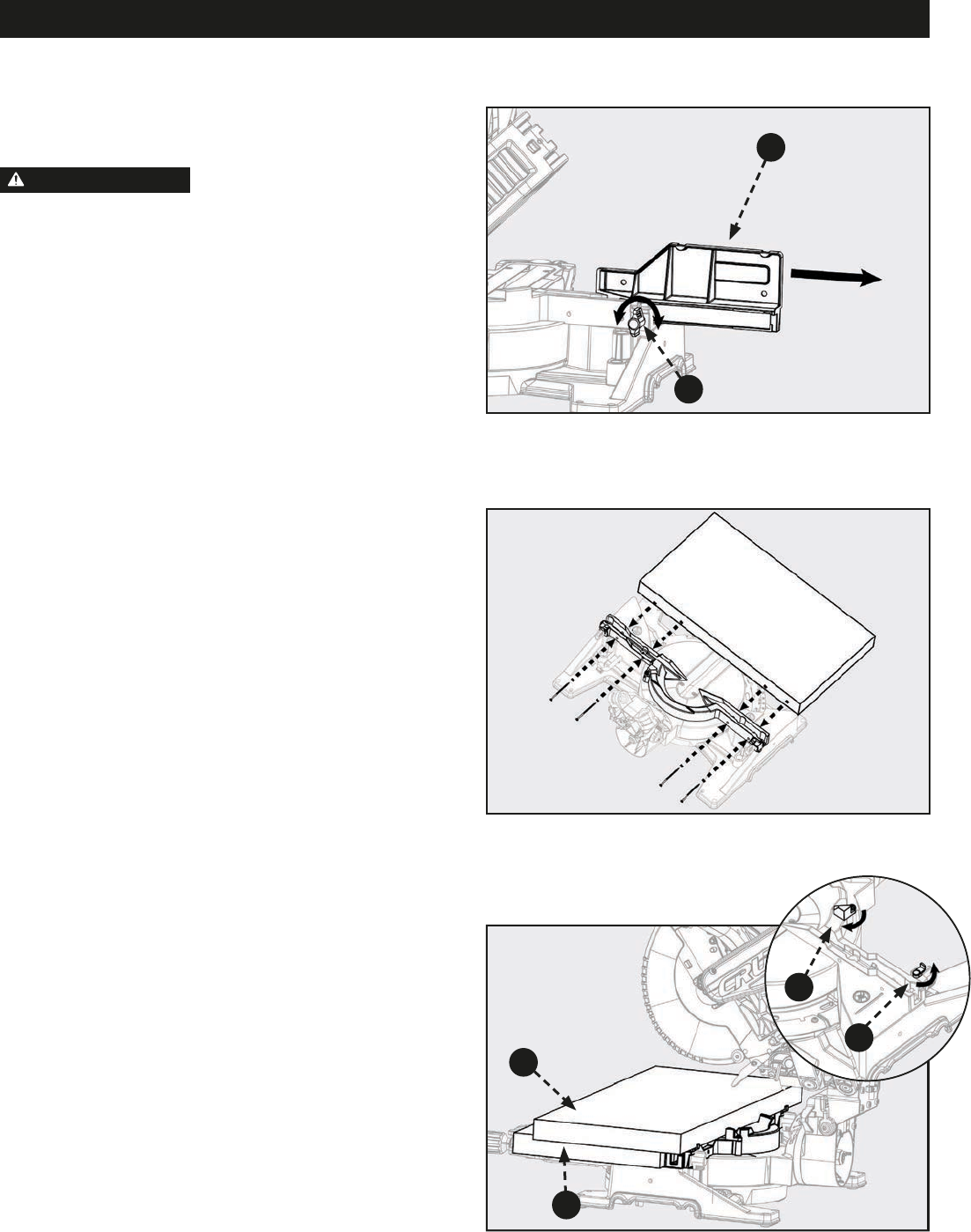

1. Desserrez la manette de verrouillage du guide (A).
Faites glisser le guide supérieur (réglable)
complètement en dehors de son rail et placez-le
latéralement. Voir gure 26.
2. Tournez les languettes de support (C et D) vers leur
position. Les languettes (D) se trouvent sur les côtés
gauche et droit du guide inférieur (xe). La languette
(C) se trouve seulement du côté droit du guide inférieur
(xe). Ils agissent comme butées arrière de votre pièce.
Voir gure 28.
3. Vous devez ajouter une table auxiliaire (E) pour soutenir
votre pièce surdimensionnée (F). Placez la planche de la
table auxiliaire (E) de 2 po x 12 po sur la table de la scie
et contre la section inférieure (xe) du guide de la scie.
Assurez-vous que la planche est fermement xée contre
le guide inférieur (xe).
REMARQUE : Utilisez des vis de bois pour fixer la
planche de la table auxiliaire (D). Voir figure 28.
4. Utilisez les languettes de soutien (C et D) pour fixer la
pièce avant d’effectuer une coupe.
UTILISATION
Figure 26
B
A
SERRER
DESSERRER
AVERTISSEMENT :
Figure 28
C
D
E
F
Figure 27
