Ethernet Kablosunun Bağlanması
Ethernet kablosunu IAP’ye bağlamak için, IAP ile birlikte iletilen kablo rakorlarını kullanarak şu adımları izleyin.

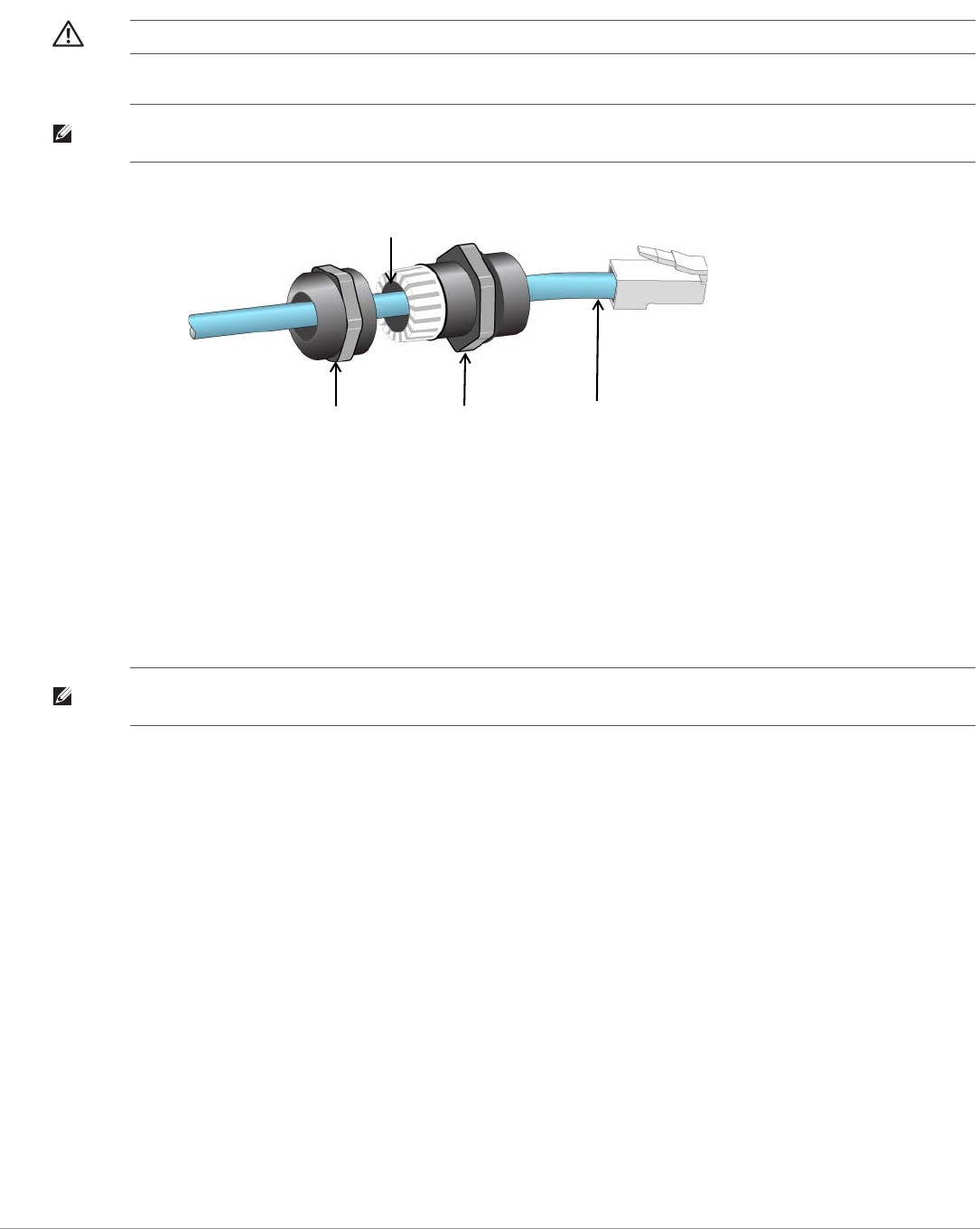

Şekil 9 Kablo Rakorunun Montajı
1. Sızdırmazlık somununu kablodan geçirin (ucunda RJ45 konnektörü takılı olmadan).
2. Sıkıştırma halkasını kablodan geçirin
3. Bir sıkıştırma aleti kullanarak korumalı RJ45 konnektörü kablonun ucuna takın.
4. Ethernet portu üzerindeki kötü hava şartlarına karşı dayanıklı kapağı çıkarın.
5. RJ45 konnektörü Ethernet portuna sokun.
6. Sıkıştırma halkasını Ethernet portuna vidalayın.
7. Sızdırmazlık somununu sıkıştırma halkasına vidalayın.
Kurulum Sonrası Bağlanırlığı Doğrulama
IAP’nin güç alabildiğini ve başarıyla çalıştığını doğrulamak için IAP üzerindeki entegre LED’lerden yararlanılabilir
(bkz. Tablo 1 ve Tablo 2). Kurulum sonrası ağ bağlantı performansının doğrulanmasıyla ilgili daha fazla ayrıntı
için Dell Networking W-Serisi Instant Hızlı Başlangıç Kılavuzu’na başvurun.
UYARI: Ambalaj içeriğinde yer alan Ethernet kablo rakorlarının kullanılmaması, bağlantı ve POE sorunlarına yol açabilir.
NOT: Ethernet kablosu ürüne dahil değildir ve ayrıca satın alınması gerekmektedir. IAP için kullanmak üzere UV dirençli, dış mekan sınıfı
özelliklerine sahip, uygun bir CAT 5E veya better RJ45 kablosu satın alın.
Sızdırmazlık Somunu
Sıkıştırma Halkası
CAT 5E veya Better Kablosu
Sızdırmazlık elemanı
NOT: Sıkıştırma halkası içindeki sızdırmazlık somunu 5-8,5 mm çapındaki kablolar için uygundur. Kablo rakor kitinde 7-10 mm çapındaki
kablolarla kullanılmak üzere başka bir sızdırmazlık elemanı daha temin edilmektedir.
