Dell Networking W-IAP228 Kablosuz Instant Erişim Noktası | Kurulum Kılavuzu 3

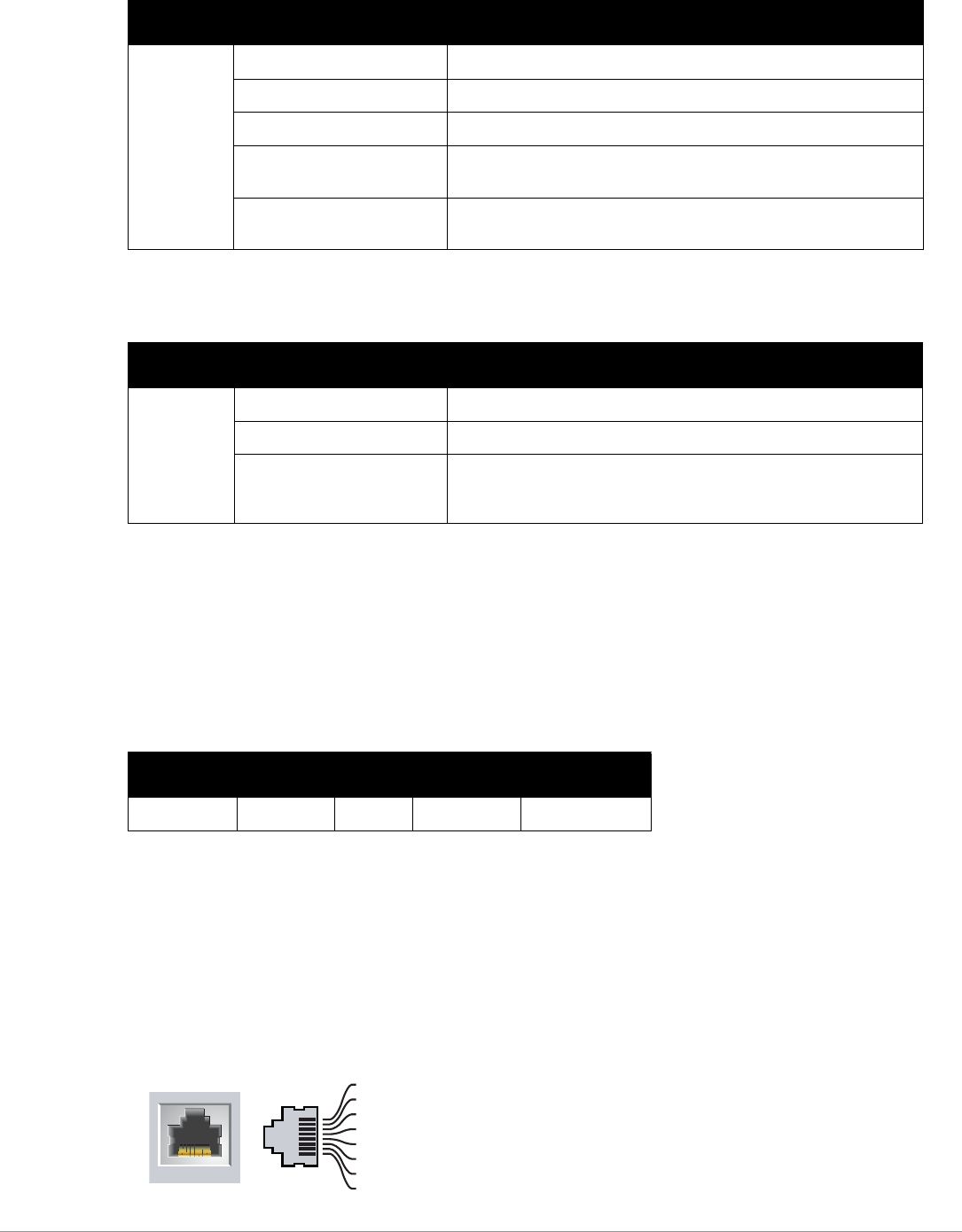

Tablo 1 Cihaz Başlatılırken W-IAP228 LED Durumu
Tablo 2 Cihaz Çalışırken W-IAP228 LED Durumu
USB Konsol Portu
USB Mikro B konsol portu IAP’yi bir terminale veya doğrudan yerel yönetim için bir dizüstü bilgisayara
bağlamanıza olanak tanır. IAP’yi bağlamak için ambalaj içeriğindeki USB konsol kablosunu kullanın. USB-UART
bağdaştırıcı için gerekli sürücüyü, download.dell-pcw.com web sitesinde Tools & Resources sekmesinden
indirebilirsiniz.
Terminale erişim için aşağıdaki ayarı kullanın:
Ethernet Portları
W-IAP228 Instant erişim noktasında kablolu ağ bağlantısı için iki adet 10/100/1000Base-T (RJ-45) Gigabit
Ethernet portu (WAN ve LAN portu) bulunmaktadır. WAN portu, PoE midspan enjektörü gibi bir Güç Kaynağı
Ekipmanından (PSE) 48VDC (nominal) akımı bir standart tanımlı Hedef Aygıt (PD) olarak kabul eden, Ethernet
üzerinden IEEE 802.3at Güç (PoE) özelliğini destekler.
Bu portlar pin bağlantıları Şekil 3’de gösterilen RJ-45 dişi konnektörlere sahiptir.
Şekil 3 Gigabit Ethernet Portu Pin Bağlantıları
LED Renk/Durum Anlamı
Sistem LED’i Kapalı IAP’ye güç gelmiyor
Kırmızı Ön çalıştırma
Yeşil - Yanıp söner IAP başlatılıyor
Yeşil - Sürekli IAP hazır ve 1000Mbps Ethernet bağlantısı sağlandı. LED 1200 saniye sonra
kapanır
Yeşil - Sarı, 6 saniye süreyle IAP hazır ve 10/100Mbps Ethernet bağlantısı sağlandı. LED 1200 saniye
sonra kapanır
LED Renk/Durum Anlamı
Sistem LED’i Sürekli Kırmızı Genel arıza
Her 3 saniyede bir yanıp sönme Radyo 0 arızası (5 GHz)
Her 3 saniyede bir, aralarında
0,5 saniye süre olacak şekilde iki
kez hızlı yanıp sönme
Radyo 1 arızası (2,4 GHz)
Tablo 3 Konsol Ayarları
Baud Hızı Veri Bitleri Eşlik Bitiş Bitleri Akış Denetimi
9600 8 Yok 1 Yok
1000Base-T Gigabit
Ethernet Portu
1
2
3
4
5
6
7
8
BI_DC+
BI_DC-
BI_DD+
BI_DD-
BI_DB+
BI_DB-
!"#$%&'()*
!"#$%&'()*
!"#$&'(,.
!"#$&'(,.
!"#$&'(,.
!"#$&'(,.
!"#$&'()*
!"#$&'()*
