8 Dell Networking W-AP228 ワイヤレスアクセスポイント | 設置ガイド

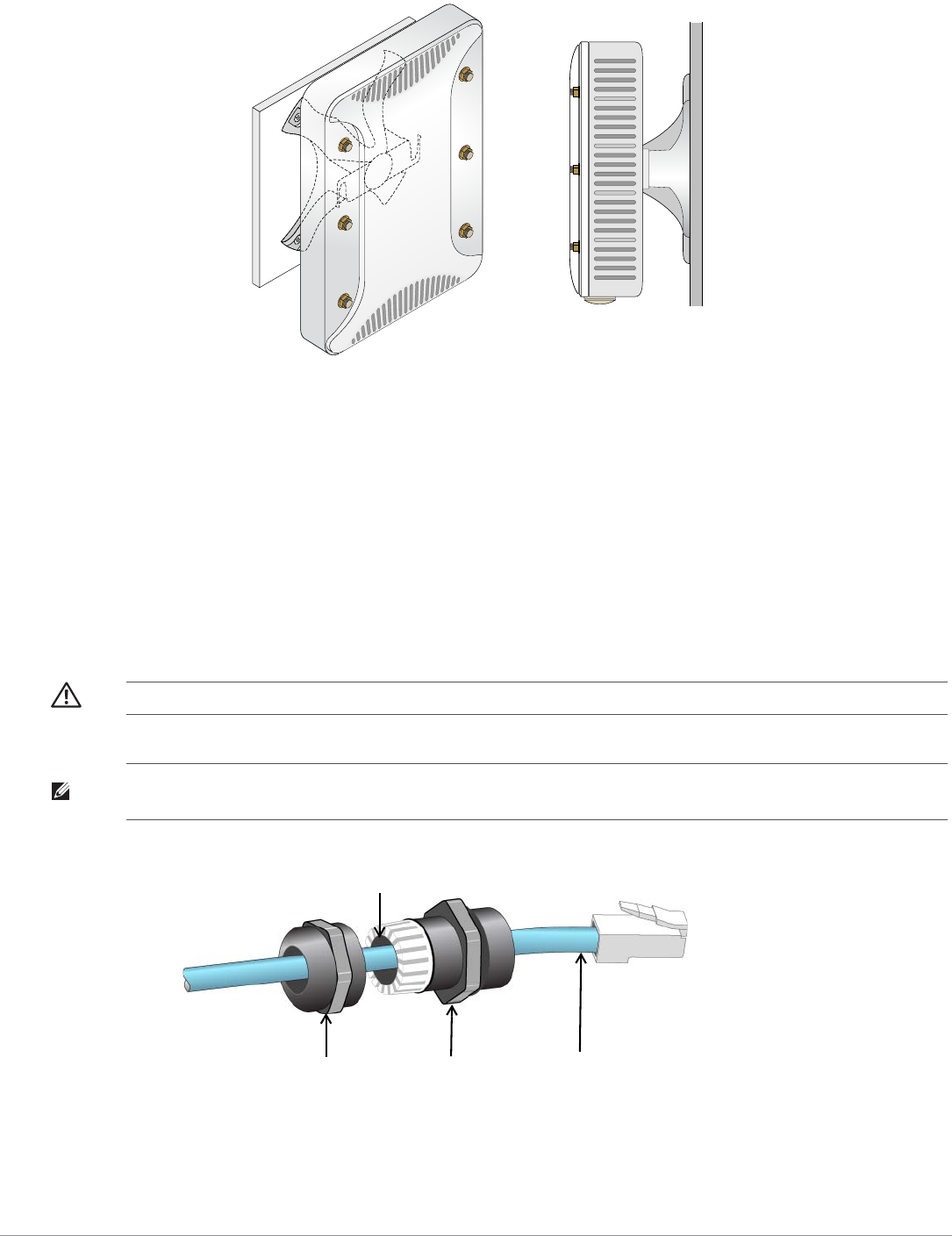

図 8 取り付けの完了
AP のアースの接地
W-AP228 アクセスポイントを設置した後で、電源を投入する前にアースを接地する必要があります。アー
ス線は #8 AWG をお使いください。
1. アース線の片側の皮膜をはがし、むき出しになったアース線を付属の銅ラグに差し込んで、圧着工具
でしっかりと圧着します。
2. AP のパッケージに付属する M4 x6 ネジを使用して、AP に銅ラグを 図 2 のように固定します。
イーサネットケーブルの接続
AP にイーサネットケーブルを接続するには、AP に付属するケーブルグランドを使用して、次の手順を実
行します。
図 9 ケーブルグランドの取り付け
1. シーリングナットにケーブルを差し込みます (RJ45 端子が取り付けられていない端末)。
2. クランプ用リングにケーブルを差し込みます。
3. 圧着工具を使用して、シールドされた RJ45 端子をケーブルの端に取り付けます。
4. イーサネットポートの全天候型キャップを取り外します。
警告: 付属のイーサネット用ケーブルグランドを使用しない場合、接続と PoE の問題が発生する恐れがあります。
メモ: イーサネットケーブルは付属していませんので、別途購入する必要があります。AP で使用するには、適切な紫
外線抵抗性を備えた CAT 5E 規格以上の屋外用 RJ45 ケーブルを購入してください。
シーリングナット
クランプ用リング
CAT 5E 以上のケーブル
シール
