OpsMgr 콘솔의 다이어그램 보기
OpsMgr 콘솔에서 섀시 모니터링 기능을 위한 다이어그램을 보려면 다음을 수행합니다.
1. OpsMgr 콘솔을 실행하고 Monitoring(모니터링) → Dell → Diagram Views(다이어그램 보기)를 클릭합니다.
2.
다음 보기에 대한 Diagram Views(다이어그램 보기) 폴더로 이동합니다.
• 전체 다이어그램 보기
•
섀시 관리 컨트롤러 그룹
• Dell 섀시 다이어그램 보기
– Dell FX2 섀시 다이어그램 보기
– Dell M1000e 섀시 다이어그램 보기
– Dell VRTX 섀시 다이어그램 보기
3. 임의의 다이어그램 보기를 선택합니다.
오른쪽 창에 선택한 Dell 장치의 계층 및 그래픽 표시가 표시됩니다.
4. 다이어그램에서 구성요소를 선택하여 Detail View(상세정보 보기) 창에서 상세정보를 봅니다.
섀시 관리 컨트롤러 그룹
Chassis Management Controllers Group(섀시 관리 컨트롤러 그룹) 다이어그램 보기는 모든 Dell CMC, Dell PowerEdge FX2, Dell
PowerEdge M1000e, Dell PowerEdge VRTX 및 해당 인벤토리를 그래픽으로 보여줍니다. 섀시 검색의 경우 섀시 장치 검색을 참
조하십시오.

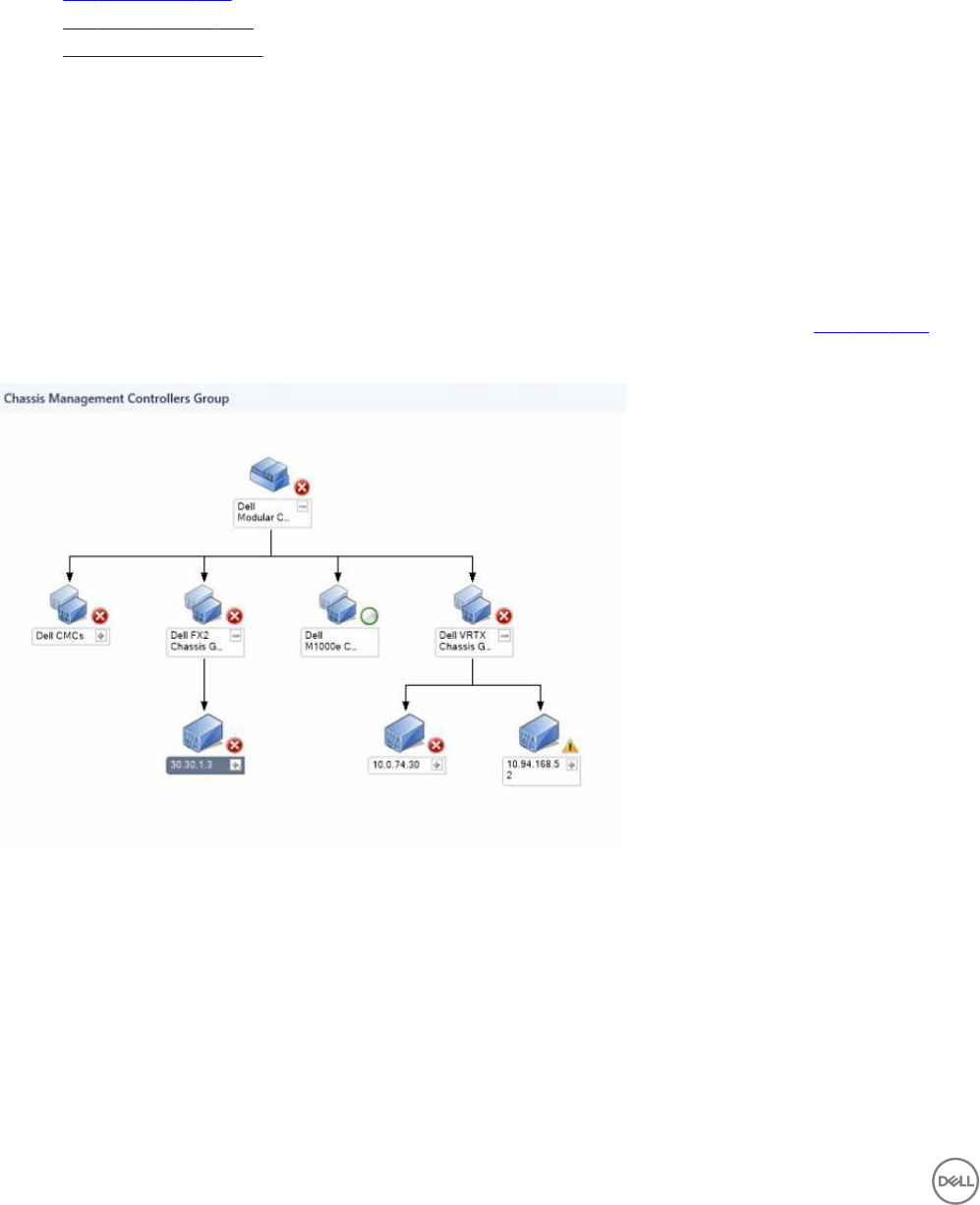

그림 6 . 섀시 관리 컨트롤러 그룹 다이어그램
검색된 CMC 섀시의 경우 기본적으로 비활성화되어 있는 슬롯 검색을 활성화하여 다음을 확인합니다.
• Chassis Slots Summary(섀시 슬롯 요약)에서 사용된 슬롯 요약 및 사용 가능한 슬롯 요약.
• CMC 섀시의 수정된 슬롯 인벤토리 세부정보. 이 정보는 Diagram View(다이어그램 보기)에 반영되어 있습니다.
• CMC 섀시의 서버 모듈에서 라이센스 기반 또는 라이센스가 필요 없는 모니터링 기능을 사용하여 검색된 Dell 서버의 상호
연관. 이 정보는 Chassis Management Controllers Group(섀시 관리 컨트롤러 그룹) 다이어그램에 표시됩니다. Dell 시스템
은
다이어그램의 슬롯 아래에 표시됩니다.
