Users Guide

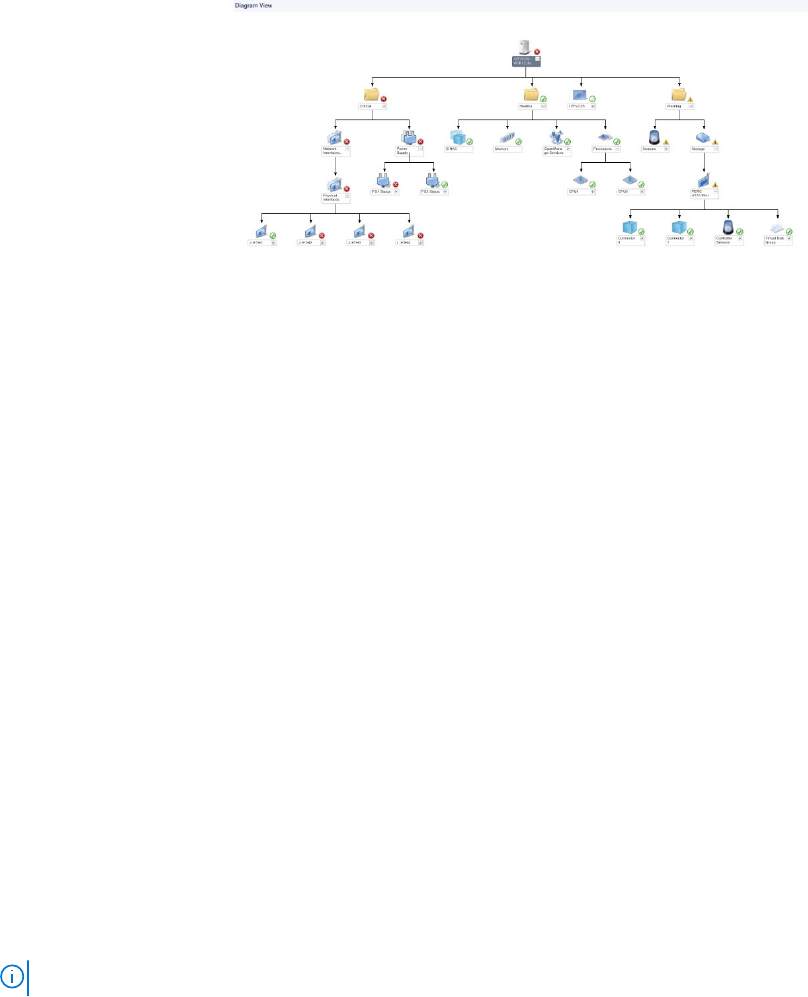

圖 1. Dell 伺服器例項圖示 - 詳細管理組件
系統特定圖表提供圖解並說明下列元件狀態：
● 網路介面
○ 實體和合作網路介面 (僅限伺服器頻內監視)
○ 實體介面 (僅限伺服器頻外監視)
● 記憶體
● 電源 (僅限大型系統)
● 感應器
● 處理器
● Dell OpenManage 軟體服務 (僅限伺服器頻內監視)
● 儲存控制器
● BIOS 物件 (僅限存貨)
● iDRAC (僅限存貨)
○ iDRAC NIC (僅限伺服器頻外監視)
詳細版本的伺服器監視功能將顯示記憶體、處理器和電源元件的詳細資料。
儲存控制器元件階層
在任何 Dell 系統例項圖表檢視中展開 Storage (儲存) 元件，可檢視實體磁碟、連接器、虛擬磁碟、控制器、感應器、外殼等元件的
狀態和健全狀況。
網路介面元件階層
網路介面群組
只有 在 Dell Windows Server 上存在 Intel 或 Broadcom 網路介面卡並啟用時才會建立。網路介面歸類在實體介面和合作
介面群組。如果停用網路介面，會在下次探索週期時從管理中移除。
註: 透過伺服器頻外監視功能，實體網路介面將顯示在網路介面卡群組下方，而 iDRAC 7 網路介面則顯示在 iDRAC 物件下方。
合作網路介面和相關的實體網路介面之間將建立參考關係。 只有 啟用 Dell Windows 伺服器實體和合作關係探索的啟用相互關聯 屬
性，才能檢視參考關係。如需更多資訊，請參閱啟用相互關聯。
啟用相互關聯
關於此工作
啟用啟用相互關聯屬性：
步驟
1. 啟動 OpsMgr 主控台。
2. 在 Navigation (瀏覽) 窗格上，按一下 Authoring (製作)。
3. 在 Authoring (製作) 標籤中，按一下 Management Pack Objects (管理組件物件) > Object Discoveries (物件探索)。
4. 按一下畫面上方的 Scope (範圍)。
Scope Management Pack Objects (範圍管理組件物件) 畫面隨即顯示。
22 監視
