图表视图
Diagram Views（图表视图）显示网络上由 OpsMgr 管理的所有 Dell 打印机的分层结构和图形图示。Diagram Views（图表视图）提
供以下项：
• 完整图表视图
• 打印机 (OM07) 图表
• 打印机 (OM12) 图表
注: 您可从 OpsMgr 控制台的 Actions（操作）或 Tasks（任务）窗格中启动特定于设备或组件的任务。有关启动任务的更
多信息，请参阅 Tasks（任务）。
完整图表视图
Complete Diagram View（完整图表视图） 提供由 OpsMgr 管理的所有 Dell 设备的图形图示，并允许您展开并验证图表中各个设备
及其组件的状态。可以通过 Complete Diagram（完整图表）视图查看 Dell 打印机的详情。

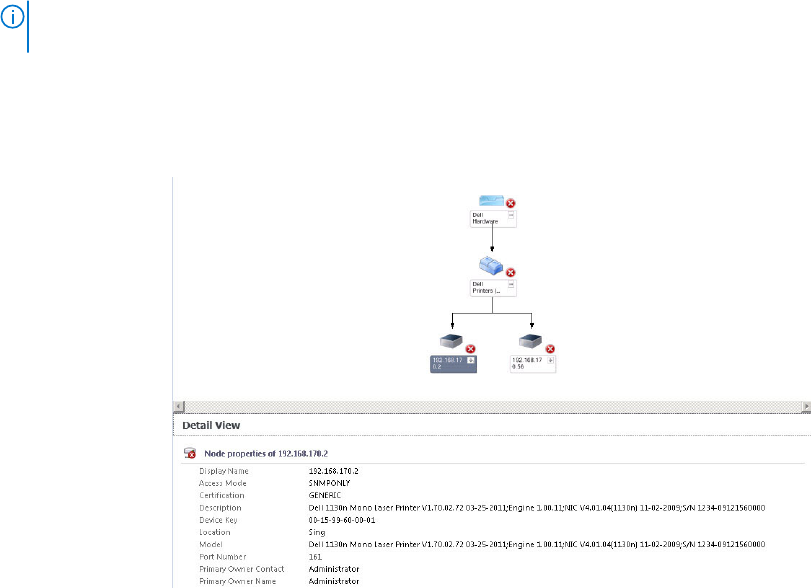

图 2: 完整图表视图
要访问 Complete Diagram View（完整图表视图）：
1. 在 OpsMgr 控制台中，单击 Monitoring（监测）。
2. 在 Monitoring（监测）窗格中，导航至 Dell 文件夹并单击该文件夹以显示不同视图。
3. 单击 Diagram Views（图表视图） Complete Diagram View（完整图表视图）。
4. 选择图表中的一个组件，可在 Detail View（详细信息视图）窗格中查看其详细信息。
打印机 (OM07) 图表或打印机 (OM12) 图表视图
Dell 打印机 (OM07) 图表或 Dell 打印机 (OM12 图表视图提供受 OpsMgr 管理的所有 Dell 打印机的图形表示。可以展开并验证图表
中各个打印机的状态。此视图的根节点是 Dell Printer (OM07)（Dell 打印机（OM07））或 Dell Printer (OM12)（Dell 打印机
（OM12））组。
