Rack-Installationshandbuch 3-7

Um den Schalter in das Rack einzubauen, die folgenden Schritte ausführen:
1. Beide Zwischenschienen nach vorne herausziehen, bis sie sich in vollständig aus-
gefahrener Position befinden.
2. An der Vorderseite des Racks die inneren Gleitschiene des Schalters vorsichtig
auf die Zwischenschienen ausrichten.

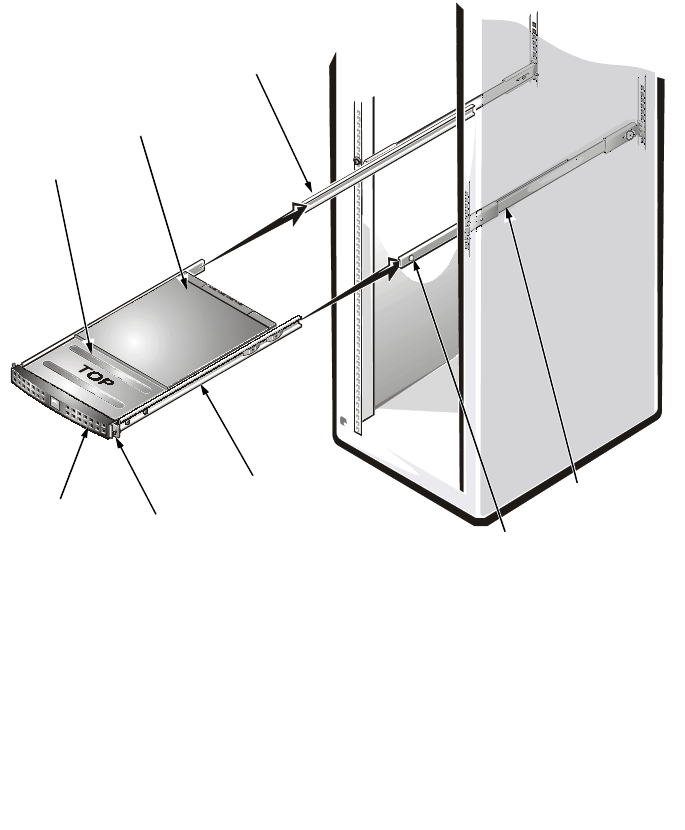

Die inneren Gleitschienen in die Zwischenschienen schieben, wie in
Abbildung 3-6 gezeigt. Den grünen Knopf an der Außenseite der Zwischenschie-
nen drücken, bis sich der Schalter in mittlerer Position befindet. Den grünen
Knopf erneut drücken, sodaß der Schalter in seine entgültige Position gleitet und
einrastet.
))$ +($ )
3. Sicherstellen, daß sich kein Zwischenraum zwischen dem Manifold und dem
Schalter befindet.
4. Die acht 10-32 x 1/2-Zoll Schrauben, die die äußeren Schienen am Rack befesti-
gen festdrehen.
innere Gleitschiene
äußere
Schiene
Blende
Schalter
Verteilereiuheit
Rändelschrauben (2)
grüner Knopf
Zwischenschiene
